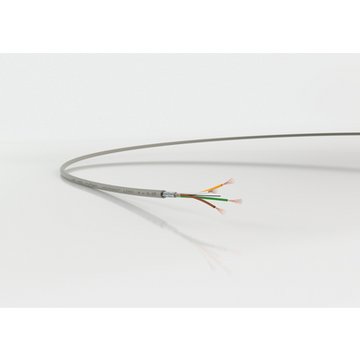

UNITRONIC® Li2YCY PiMF

Skärmad dataöverföringskabel med ledarisolering av PE och par i metallfolie

UNITRONIC® Li2YCY PiMF: Låg-frekvens låg-kapacitans skärmad PVC-datakabel med DIN 47100 kodad PE-kärna Par i metallfolie, RS422/ RS485 gränssnittledningsdragning

Metallfolieskärmade par

Störningssignaler

CEFire

Art nr Antal ledare och mm² per ledareYttre diameter (mm)Kopparindex (kg/km)Vikt (kg/km)Enhet

Pris

UNITRONIC® Li2YCY PiMF
7-trådig
0034040
2 x 2 x 0,227,73375,4
0034041
3 x 2 x 0,228,14286
0034042
4 x 2 x 0,228,75099
0034043
8 x 2 x 0,2210,985161,4
0034044
10 x 2 x 0,2212100186,4
0034045
2 x 2 x 0,3494370
0034046
3 x 2 x 0,349,45585
0034047
4 x 2 x 0,349,864103
0034048
8 x 2 x 0,3412,9127191
0034060
2 x 2 x 0,59,95196
0034061
3 x 2 x 0,510,466116
0034062
4 x 2 x 0,511,371141
0034063
5 x 2 x 0,511,892180
0034064
8 x 2 x 0,514,5153271
0034065
10 x 2 x 0,516,6182327
Fintrådig ledare
0034070
2 x 2 x 111,782126
0034071
3 x 2 x 111,8109196
0034072
4 x 2 x 112,7133220
0034073
10 x 2 x 119,7326492
Leveranstid 1-3 dagar.
Leveranstid 6-8 dagar.
Längre leveranstid. Kontakta kundservice för att beräkna din leveranstid: Sverige 0155-777 80, Danmark 4395 0000.

Fördelar

  • Dataöverföringskabel med låg kapacitans, parskärmning och gemensam kopparfläta
  • Speciellt lämlig för ledningsdragning av datorsystem och övervakning på stora industrier
  • Individuellt skärmade par och gemensam fläta minimerar elektrisk störning
  • Störningar (överhörning) mellan kretsar som minskas med hjälp av en design med tvinnade par (TP)

Användningsområden

  • För utökat skydd mot "near-end"-överhörning och stora elektriska ströningar i komponenterna
  • Lämplig för överföring med varierande frekvens och spänning eller för känsliga signaler
  • Kan användas multifunktionellt i elektronik i datorsystem, elektronisk styrutrustning, kontorsmaskiner, vågar mm.
  • För överföring av mätvärden och seriella gränssnitt med 2-ledare
  • Avsedd för begränsad flexibel användning och för fast installation i torra eller fuktiga utrymmen

Produktegenskaper

  • Brandspridningsklass enligt IEC 60332-1-2

Design

  • 7-trådig eller fintrådig (från 1 mm²) ledare bestående av blanka koppartrådar
  • Ledarisolering av polyetylen (PE)
  • Ledare tvinnade i par
  • Folielindning, statisk skärm av aluminiumlaminerad plastfilm med biledare av koppar för varje par
  • Skärmfläta av blank koppar
  • Yttermantel av PVC Färg på yttermantel: kiselgrå (RAL 7032)

Klassificering ETIM 5

  • ETIM 5.0 Class-ID: EC000104
  • ETIM 5.0-klassificering: Kontrollkabel

Klassificering ETIM 6

  • ETIM 6.0 Class-ID: EC000104
  • ETIM 6.0 Class-beskrivning: Kontrollkabel

Ledaridentifikation

  • 0.22 mm²-0.5 mm²:
    enligt DIN 47100, se bilaga T9
  • 1.0 mm²:
    a-ledare: vit, b-ledare: svart

Driftkapacitans

  • Vid 800 Hz:
    0,22 mm² max 70 nF/km
    0,34 mm² max 70 nF/km
    0,5 mm² max 75 nF/km
    1,0 mm² max 85 nF/km

Induktans

  • Ca. 0,4 mH/km

Ledaruppbyggnad

  • Flertrådiga ledare, baserad på VDE 0881,
    7-trådig

Minsta böjningsradie

  • Sporadisk böjning: 20 x kabeldiametern
  • Fast: 10 x kabeldiametern

Provspänning

  • Ledare/Ledare: 2000 V
  • Ledare/Skärm: 1 000 V

Impedans

  • ca. 85 Ohm (> 1 MHz)

Temperaturområde

  • Flexibel: -5°C till +70°C
  • Fast: -40°C till +80°C

  • Om inget annat anges är visade produktvärden nominella värden. Detaljerade värden (t.ex. toleranser) finns tillgängliga vid förfrågan.
  • Kopparbas: EUR 150/100 kg. Se lapp.se/service för definition och beräkning av kopparpris.
  • Se våra standardlängder på: www.lappkabel.de/en/cable-standardlengths
  • Förpackningsstorlek: spole ≤ 30 kg eller ≤ 250 m, annars trumma
  • Ange önskad förpackningstyp (t.ex. 1 x 500 trumma eller 5 x 100 m spolar).
  • TERMI-POINT® är ett registrerat varumärke som tillhör AMP
  • Fotografierna och ritningar/grafik är inte i skala och motsvarar inte detaljerade bilder av respektive produkt.
  • Priser som visas i artikeltabeller innan du loggar in är bruttopriser, exklusive koppartillägg för kabel. Ditt nettopris visas i kassan efter inloggning. Detaljerad information om det totala priset inklusive fraktkostnad samt eventuella tillägg och avgifter visas i kassan under Prisinformation.
