KJAAM-HF – Halogenfri instrumentkabel

Skyddar känsliga analoga signaler i tuffa EMC-miljöer

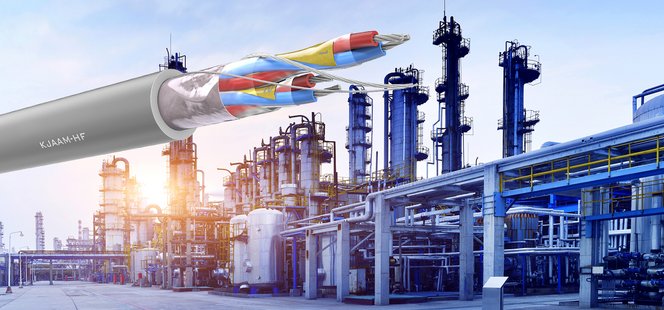

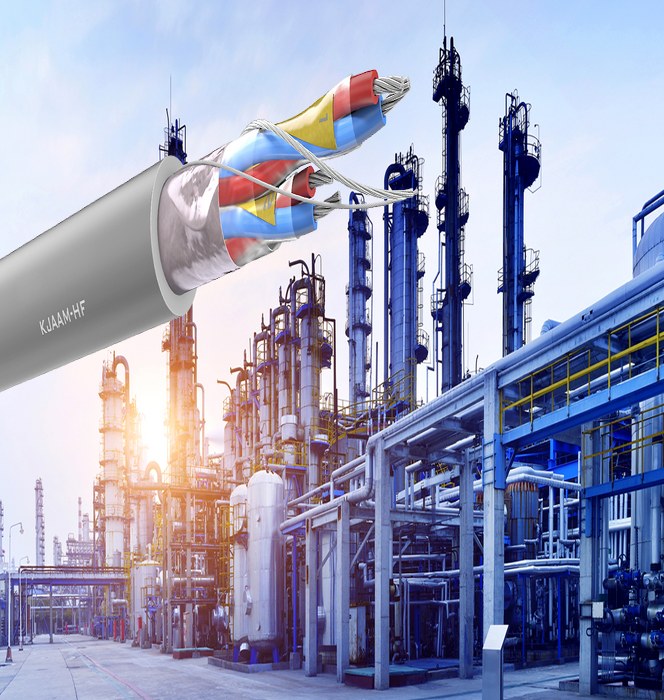

KJAAM-HF – Halogenfri instrumentkabel för tuffa EMC-miljöer

KJAAM-HF är en halogenfri instrumentkabel som skyddar känsliga analoga signaler i tuffa EMC-miljöer.

Kabeln är speciellt designad för att överföra känsliga analoga lågnivåsignaler i industriella miljöer med stora elektromagnetiska störningar.

Med en design av partvinnade ledare med area 0,5 mm2 (7/0,3 mm) som har extra kort slaglängd, elimineras även risken för överhörning/”crosstalk”.

Varje par är individuellt parskärmat med en aluminiumfolie, och dessutom har även samtliga par en gemensam aluminiumfolie som bidrar till ett extra bra EMC-skydd. Samtliga aluminiumfolier jordas lätt ned med hjälp av oisolerade biledare av förtent koppar.

KJAAM-HF har också mycket bra brandegenskaper tack vare yttermantel av flamhämmande Polyolefin. Den är CPR-klassad enligt Dca-s2-d2-a1, och får därmed förläggas fritt i den industriella byggnaden, utan krav på sprinklersystem.

KJAAM-HF instrumentkabel finns i flera varianter från 1-par upp till 24-par, och finns även i en armerad version (KJAAM-HF GM).

Design/utförande

  • Ledare av förtent fåtrådig koppar
  • Ledarisolation av PE
  • Parskärm av aluminiumfolie med biledare av förtent koppar
  • Polyestertape och sedan gemensam skärm av aluminiumfolie med biledare av förtent koppar
  • Yttermantel av halogenfri Polyolefin-blandning
  • GM: Med armering av ståltape. Yttermantel av svart halogenfri Polyolefinblandning.
