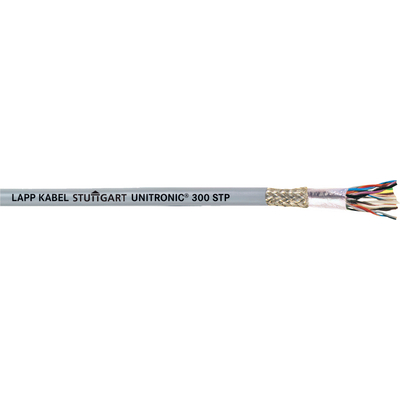

UNITRONIC® 300 STP

Skärmade kontroll- och signalkablar med små areor och tvistade par - UL/CSA-listade

UNITRONIC® 300 STP: Låg-frekvens PVC-datakabel, UL/CSA AWM, CMG, Övrig hyllkabellistning för oskyddad användning på Hylla, Skärmad, Tvinnade par, -25°C/105°C

  • Andra storlekar vid förfrågan
  • Särskilt för 20 AWG och 18 AWG: Med standardfärgkoder kan upp till 37 par produceras/med ickestandardiserade färgkoder, t.ex. med gröngul skyddsledare, upp till 50 par

Lämplig för användning utomhusFlamhämmandeOljeresistentStörningssignalerTemperaturbeständigUV-beständig

CECSARUULC_ULFire

Art nr Antal par och AWG per ledareYttre diameter (mm)Kopparvikt [kg/km]Vikt [kg/km]Enhet

Pris

UNITRONIC® 300 STP
302402STP
2 x 2 x 24 AWG6,525,559
302403STP
3 x 2 x 24 AWG6,831,165
302406STP
6 x 2 x 24 AWG8,749,7106
302201STP
1 x 2 x 22 AWG5,119,139
302203STP
3 x 2 x 22 AWG7,738,271
302206STP
6 x 2 x 22 AWG9,670125
302002STP
2 x 2 x 20 AWG9,447,7128
302003STP
3 x 2 x 20 AWG10,568,2161
302006STP
6 x 2 x 20 AWG13,3106,5321
301801STP
1 x 2 x 18 AWG6,837,8106
301802STP
2 x 2 x 18 AWG10,766,2122
301806STP
6 x 2 x 18 AWG14,6153,1324
Leveranstid 1-3 dagar.
Leveranstid 6-8 dagar.
Längre leveranstid. Kontakta kundservice för att beräkna din leveranstid: Sverige 0155-777 80, Danmark 4395 0000.

Fördelar

  • Brett användningsområde tack vare flera godkännanden
  • Kostnadseffektiv och enkel installation tack vare att det inte behövs kabelskydd (lämplig för öppen förläggning)
  • En gemensam skärmfläta minimerar elektrisk störning
  • Störningar (överhörning) mellan kretsar som minskas med hjälp av en design med tvinnade par (TP)

Användningsområden

  • Styr- och signalkablar för intern och extern ledningsdragning
  • För den nordamerikanska marknaden
  • I USA baserad på CMG, PLTC eller ITC direkt dragning på kabelstege, i kombination med -ER (Exposed Run) för oskyddade övergångssektioner på vardera maximalt 1,8 m längd
  • Kan förläggas direkt i mark med nominellt ledartvärsnitt 18 AWG i USA tack vare DIRECT BURIAL-godkännande
  • Torsionsbeständig till ±150 °/m i Drip Loop på vindkraftverk

Produktegenskaper

  • Oljeresistent enligt UL OIL RES I

Standarder/Godkännanden

  • USA: (UL) CMG [E130334], (UL) PLTC-ER (18 AWG) [E216027], (UL) PLTC (>24 AWG) [E216027], (UL) ITC-ER (18 AWG) [E196134], UL AWM Style 2464 [E100338], DIR BUR (18 AWG)
  • CAN: c(UL) CMG FT4 [E130334], CSA AWM I/II A/B FT1

Design

  • Fintrådiga ledare av förtenta koppartrådar
  • Ledarisolering av PVC
  • Tvinnade par (TP)
  • Gemensam skärm av aluminiumfolie med biledare samt fläta av förtent koppartråd (75% täthet)
  • Yttermantel: Specialblandning av PVC, mörkgrå (liknande RAL 7005)

Klassificering ETIM 5

  • ETIM 5.0 Class-ID: EC000830
  • ETIM 5.0 klass-beskrivning: Datakablar

Klassificering ETIM 6

  • ETIM 6.0 Class-ID: EC000830
  • ETIM 6.0 Class-beskrivning: Datakabel

Ledaridentifikation

  • Par 1: svart, röd
    Par 2: svart, vit
    Par 3: svart, grön
    Par 4: svart, blå
    Par 5: svart, gul
    Par 6: svart, brun
  • Undantag enkelpar, 24-22 AWG: svart, vit

Torsion

  • TW-0 och TW-2, se katalogen, bilaga T0

Minsta böjningsradie

  • Sporadisk böjning: 15 x kabeldiametern
  • Fast: 6 x kabeldiametern

Märkspänning

  • enligt UL: 300 V
    IEC: ej för starkström

Provspänning

  • 1500 V

Temperaturområde

  • Sporadisk böjning/Nordamerika: -25 °C till +105 °C (AWM för USA: +80 °C)
  • Fast/Nordamerika: -40°C till +105 °C (AWM för USA: +80 °C)

  • Om inget annat anges är visade produktvärden nominella värden. Detaljerade värden (t.ex. toleranser) finns tillgängliga vid förfrågan.
  • Kopparbas: EUR 150/100 kg. Se lapp.se/service för definition och beräkning av kopparpris.
  • Se våra standardlängder på: www.lappkabel.de/en/cable-standardlengths
  • Förpackningsstorlek: spole 152 m, trumma 305 m
  • Fotografierna och ritningar/grafik är inte i skala och motsvarar inte detaljerade bilder av respektive produkt.
