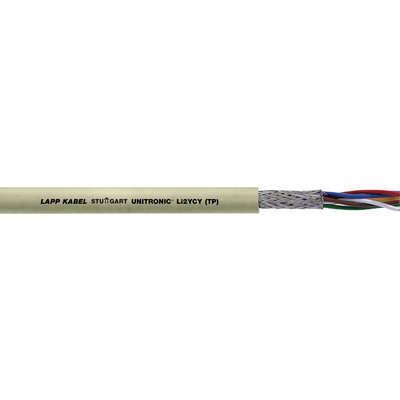

UNITRONIC® Li2YCY (TP)

Skärmad dataöverföringskabel med ledarisolering av PE, 7-trådiga ledare och tvinnade par

UNITRONIC® Li2YCY (TP): Låg-frekvens låg-kapacitans skärmad PVC-datakabel med DIN 47100 kodad Tvinnade PE-par med enkel kärna, RS422/ RS485 gränssnittledningsdragning

Kablar till RS485/RS422

Produktinformation (PDF)

Andra köpte också
Andra var också intresserade av

UNITRONIC Li2YCYv (TP) 1x2x0,5

0031366

UNITRONIC® Li2YCYv (TP): Låg-kapacitans skärmad PVC-datakabel, DIN 47100 kodad Tvinnade PE-par, Förstärkt svart hölje/ utomhusdragning, RS422/ RS485 ledning

UNITRONIC LI2YCY (TP) 1X2X0,25

0031370

UNITRONIC® Li2YCY (TP) fintrådig: LF, Låg-kapacitans, flexibel, skärmad PVC-datakabel, DIN 47100, Tvinnade PE-par med enkel kärna, RS422/ RS485 gränssnittledningsdragning

UNITRONIC LiYCY(TP) A 3X2X22AWG/7

0066239

Skärmad lågfrekvent datakabel i PVC, DIN 47100, UL CSA AWM, flexibel (0,34 mm² flertrådig Maxi TERMI-POINT^®), partvinnad, mätteknik - styrteknik - reglerteknik

UNITRONIC LiFYCY (TP) 4x2x0,08

0034231

UNITRONIC® LiFYCY (TP): Låg-frekvens PVC-datakabel, Extra fint tvinnad, 0,08 mm², Tvinnade par, Skärmad, utrymmessparande installation, IEC-flamhämmande

UNITRONIC 300 STP 22/3PR

302203STP

UNITRONIC® 300 STP: Låg-frekvens PVC-datakabel, UL/CSA AWM, CMG, Övrig hyllkabellistning för oskyddad användning på Hylla, Skärmad, Tvinnade par, -25°C/105°C

UNITRONIC LiYCY CY 3x0,25

0032303

UNITRONIC® LiYCY-CY: Låg-frekvens PVC-datakabel, DIN 47100 färgkodad, Skärmad enkel kärna, Totalskärmning, Flexibel, Flamhämmande, Instrumenteringsstyrning

UNITRONIC LiYY A 5X24AWG/7

0022505

Lågfrekvent datakabel i PVC, DIN 47100, UL CSA AWM, flexibel (0,34 mm² flertrådig Maxi TERMI-POINT^®), flamhämmande, mätteknik - styrteknik - reglerteknik

UNITRONIC 100 7x0,25

0028031

UNITRONIC® 100: Lågfrekvent PVC-datakabel, LAPP UNITRONIC® ledare med identifieringskod, grå, flamhämmande. För olika applikationer

UNITRONIC LIYCY 2x0,5 BK

1030517

Skärmad lågfrekvent datakabel i PVC, DIN 47100, flexibel (0,34 mm2 flertrådig Maxi TERMI-POINT®), flamhämmande, mätteknik - styrteknik - reglerteknik, svart, UV-beständig, utomhusbruk

UNITRONIC LiYCY A 2X26AWG/7

0044602

Skärmad lågfrekvent datakabel i PVC, DIN 47100, UL CSA AWM, flexibel (0,34 mm² flertrådig Maxi TERMI-POINT^®), flamhämmande, mätteknik - styrteknik - reglerteknik

UNITRONIC 300 20/6C

302006

UNITRONIC® 300/300 S: unscreened or screened Low-frequency PVC data cable, UL/CSA AWM, CMG, Further Tray Cable listings for Cable tray installation, -25°C/105°C

UNITRONIC LiYCY 2x0,5

0034602

Skärmad lågfrekvent datakabel i PVC, DIN 47100, flexibel (0,34 mm² flertrådig Maxi TERMI-POINT^®), flamhämmande, mätteknik - styrteknik - reglerteknik

UNITRONIC LiYCY (TP) 2x2x0,5

0035810

Skärmad lågfrekvent datakabel i PVC, DIN 47100, flexibel (0,34 mm² flertrådig Maxi TERMI-POINT^®), partvinnad, flamhämmande, mätteknik - styrteknik - reglerteknik

UNITRONIC Li2YCY PiMF 2x2x0,5

0034060

UNITRONIC® Li2YCY PiMF: Låg-frekvens låg-kapacitans skärmad PVC-datakabel med DIN 47100 kodad PE-kärna Par i metallfolie, RS422/ RS485 gränssnittledningsdragning

UNITRONIC EB CY (TP) 2x2x0,75

0012620

UNITRONIC® EB CY (TP): Låg-frekvens PVC-datakabel, DIN 47100 kodad, Tvinnat par, Skärmad, Blått hölje, Egensäkra kretsar, EN 60079-14/ VDE 0165-1

UNITRONIC CY PiDY (TP) 2x2x0,25

0034250

UNITRONIC® CY PiDY (TP): Låg-frekvens datakabel, Flexibel, PVC, Skärmad, Tvinnade par, med lindad kopparskärm, Innermantel, Grå, IEC-flamhämmande

UNITRONIC LIYY 4X0,14 BK

1030202

Lågfrekvent datakabel i PVC, DIN 47100, flexibel (0,34 mm2 flertrådig Maxi TERMI-POINT®), flamhämmande, mätteknik - styrteknik - reglerteknik, svart, UV-beständig, utomhusbruk

CABLE 1X2XAWG24 AL 9501

83067256

Partvinnad skärmad datakabel, lämplig för EIA RS-232-installationer. Ledarisolation av SR-PVC. Se teknisk data och beställ i vår webshop.

CABLE 1X2XAWG16 8471

83067634

Datakabel för fast installation i och mellan kontroll-, övervaknings- och elektronikutrustningar. Mångledare i PVC. Se teknisk data och beställ i vår webshop.

UNITRONIC LiYCY (TP) 2x2x0,5 BK

1030619

Skärmad lågfrekvent datakabel i PVC, DIN 47100, partvinnad, flamhämmande, mätteknik - styrteknik - reglerteknik, svart, UV-beständig, utomhusbruk

Locks reliably, does not burn, and protects the internal insert from dust and moisture: these are just three of the essential features of our newly revamped rectangular connector housing. The lightweight polyamide hood is also halogen-free, UV-resistant and has an M20 thread for connecting a cable or conduit gland.

Art nr	Antal ledare och mm² per ledare	Yttre diameter (mm)	Kopparindex (kg/km)	Vikt (kg/km)
UNITRONIC® Li2YCY (TP)
0031320	2 x 2 x 0,22	6,5	24,2	59
0031321	3 x 2 x 0,22	7,1	28,6	66
0031322	4 x 2 x 0,22	7,3	34,2	78
0031323	8 x 2 x 0,22	9,1	70	125
0031324	10 x 2 x 0,22	10,4	76	143
0031335	1 x 2 x 0,34	5,8	20	44
0031325	2 x 2 x 0,34	7,7	34,1	79
0031326	3 x 2 x 0,34	8,4	43	89
0031327	4 x 2 x 0,34	8,7	47	101
0031328	8 x 2 x 0,34	11	85,8	176
0031336	1 x 2 x 0,5	6,3	29	53
0031330	2 x 2 x 0,5	8,5	37	85
0031331	3 x 2 x 0,5	9,3	55	105
0031332	4 x 2 x 0,5	9,6	60	122
0031333	8 x 2 x 0,5	12,7	113,3	213
0031334	10 x 2 x 0,5	14,8	154	261

Leveranstid 1-3 dagar.

Leveranstid 6-8 dagar.

Längre leveranstid. Kontakta kundservice för att beräkna din leveranstid: Sverige 0155-777 80, Danmark 4395 0000.

Fördelar

En gemensam skärmfläta minimerar elektrisk störning
Störningar (överhörning) mellan kretsar som minskas med hjälp av en design med tvinnade par (TP)

Användningsområden

Särskilt lämplig för ledningsdragning i datorsystem med överföringshastigheter upp till 10 Mbit/s, och är kvalificerad för gränssnitten RS422 och RS485.
För fast installation och installation med begränsad flexibilitet
Kan användas i torra och fuktiga miljöer
Signal-, kontroll- och mätkabel för överföring av låga, känsliga signaler och höga överföringshastigheter
UNITRONIC® Li2YCYv (TP) med förstärkt, svart yttermantel (Yv) med en nominell minsta tjocklek på 1,8 är konstruerad för användning inomhus och utomhus samt för andra användningsområden där en förstärkt yttermantel kan behövas

Produktegenskaper

Brandspridningsklass enligt IEC 60332-1-2

Standarder/Godkännanden

Enligt VDE 0812

Design

7-trådig blank kopparledare
Ledarisolering av polyetylen (PE)
Tvinnade par (TP)
Förtent kopparfläta
Yttermantel av PVC Färg på yttermantel: kiselgrå (RAL 7032)

Klassificering ETIM 5

ETIM 5.0 Class-ID: EC000104
ETIM 5.0-klassificering: Kontrollkabel

Klassificering ETIM 6

ETIM 6.0 Class-ID: EC000104
ETIM 6.0 Class-beskrivning: Kontrollkabel

Ledaridentifikation

DIN 47100, se bilaga T9

Driftkapacitans

Vid 800 Hz: max 60 nF/km

Induktans

ca. 0,65 mH/km

Ledaruppbyggnad

Flertrådiga ledare, baserad på VDE 0881,
7-trådig

Minsta böjningsradie

Sporadisk böjning: 15 x kabeldiametern
Fast: 6 x kabeldiametern

Dämpning av överhörning med kort räckvidd

Upp till 1 MHz min 50 dB
Upp till 10 MHz min 40 dB

Provspänning

Ledare/Ledare: 2000 V
Ledare/Skärm: 1 000 V

Impedans

100 ± 15 Ohm (> 1 MHz)

Temperaturområde

Flexibel: -5°C till +70°C
Fast: -40°C till +80°C

Om inget annat anges är visade produktvärden nominella värden. Detaljerade värden (t.ex. toleranser) finns tillgängliga vid förfrågan.
Kopparbas: EUR 150/100 kg. Se lapp.se/service för definition och beräkning av kopparpris.
Se våra standardlängder på: www.lappkabel.de/en/cable-standardlengths
Förpackningsstorlek: spole ≤ 30 kg eller ≤ 250 m, annars trumma
Ange önskad förpackningstyp (t.ex. 1 x 500 trumma eller 5 x 100 m spolar).
TERMI-POINT® är ett registrerat varumärke som tillhör AMP
Fotografierna och ritningar/grafik är inte i skala och motsvarar inte detaljerade bilder av respektive produkt.
