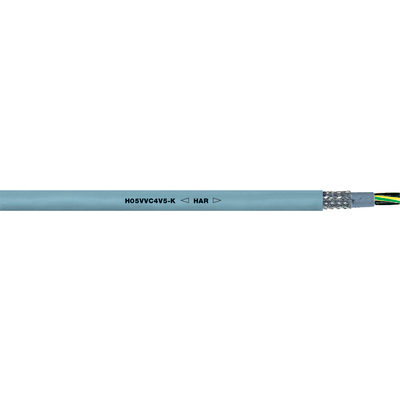

H05VVC4V5-K

H05VVC4V5-K (EN 50525-2-51)

H05VVC4V5-K harmoniserad strömförsörjningskabel i PVC, oljebeständig, skärmad, flexibel och siffermärkt för olika applikationer; HAR: 300/500 V

  • Oljeresistent enligt EN 50363-4-1: TM5
  • Harmoniserad (HAR): H05VVC4V5-K
    och EMC-skärmad
  • CPR: Val av artikelnummer på lapp.se > service > CPR

God kemisk resistens Oljeresistent Störningssignaler

CE HAR EAC Fire

Art nr Antal ledare och mm² per ledare Yttre diameter (mm) Kopparindex (kg/km) Vikt (kg/km) Enhet Pris
H05VVC4V5-K
0035700
3 G 0.5 8 - 10 47 111,3
0035701
4 G 0.5 8.5 - 10.7 58 132,7
0035702
5 G 0.5 9.3 - 11.6 69 162,7
0035703
7 G 0.5 10.8 - 13.5 86 207,7
0035704
12 G 0.5 13.1 - 16.2 142 295
0035710
3 G 0.75 8.3 - 10.4 55 129,4
0035711
4 G 0.75 9.1 - 11.3 67 163,6
0035712
5 G 0.75 9.7 - 12.1 77,4 188,6
0035713
7 G 0.75 11.5 - 14.3 109 246,9
0035714
12 G 0.75 13.8 - 17.1 166 354,3
0035715
18 G 0.75 16.1 - 19.8 257,3 517
0035716
25 G 0.75 18.7 - 23 318,6 677,8
0035717
34 G 0.75 21.4 - 26.2 409,4 860,6
0035720
3 G 1.0 8.8 - 11 62 144,8
0035721
4 G 1.0 9.4 - 11.7 78,3 180,8
0035722
5 G 1.0 10.3 - 12.8 91 209
0035723
7 G 1.0 12.2 - 15.1 118 273
0035724
12 G 1.0 14.5 - 17.9 198 427,6
0035725
18 G 1.0 16.9 - 20.8 303,6 598,6
0035726
25 G 1.0 19.8 - 24.2 411,9 791,8
0035727
34 G 1.0 22.6 - 27.7 516,3 1 003,9
0035730
3 G 1.5 9.7 - 12.1 83 189,7
0035731
4 G 1.5 10.7 - 13.2 97,8 221,6
0035732
5 G 1.5 11.8 - 14.7 118 261,8
0035733
7 G 1.5 14.1 - 17.4 218 356,7
0035734
12 G 1.5 16.7 - 20.6 309,7 559,4
0035735
18 G 1.5 19.5 - 24 411,4 767,6
0035736
25 G 1.5 22.9 - 28 546,5 1049
0035740
3 G 2.5 11.3 - 14 115 241,5
0035741
4 G 2.5 12.6 - 15.5 163 298,3
0035742
5 G 2.5 13.9 - 17.2 191 363,7
0035743
7 G 2.5 16.5 - 20.3 288,9 487,2
0035744
12 G 2.5 19.8 - 24.3 516,6 743,6
Leveranstid 1-3 dagar.
Leveranstid 6-8 dagar.
Längre leveranstid. Kontakta kundservice för att beräkna din leveranstid: Sverige 0155-777 80, Danmark 4395 0000.

Fördelar

  • Hög acceptans i Europa tack vare harmonisering

Användningsområden

  • Anläggningsteknik
    Industrimaskiner
    Värme- och luftkonditioneringssystem
  • Verktygsmaskiner
  • Används främst i torra, fuktiga och våta utrymmen (inklusive vatten-olja), inte för utomhusbruk
  • För fast installation under medelhög mekanisk belastning och applikationer med sporadiska böjningar vid fria, icke-kontinuerliga rörelser utan dragbelastning eller tvingad styrning
  • I EMC-känsliga miljöer
    (elektromagnetisk kompatibilitet)

Produktegenskaper

  • Brandspridningsklass enligt IEC 60332-1-2
  • Oljeresistent enligt EN 50363-4-1: TM5
  • Hög skärmningsgrad
    låg överföringsimpedans
    (max 250 Ω/km vid 30 MHz)

Standarder/Godkännanden

  • EN 50525-2-51

Design

  • Fintrådiga ledare av blank koppartråd
  • Ledarisolering av PVC
  • Ledare tvinnade i lager
  • Innermantel av PVC, grå
  • Förtent kopparfläta
  • Mantel: PVC, utökad oljebeständig, grå (liknar RAL 7001)

Klassificering ETIM 5

  • ETIM 5.0 Class-ID: EC000104
  • ETIM 5.0-klassificering: Kontrollkabel

Klassificering ETIM 6

  • ETIM 6.0 Class-ID: EC000104
  • ETIM 6.0 Class-beskrivning: Kontrollkabel

Ledaridentifikation

  • Svarta ledare med vita siffror enligt VDE 0293-334

Ledaruppbyggnad

  • Fintrådiga ledare enligt VDE 0295 klass 5/IEC 60228 klass 5

Minsta böjningsradie

  • Sporadisk böjning: 20 x kabeldiametern
  • Fast: 6 x kabeldiametern

Märkspänning

  • U0/U: 300/500 V

Provspänning

  • 2000 V

Skyddsledare

  • G = med gröngul skyddsledare
  • X = utan skyddsledare

Temperaturområde

  • Flexibel: -5°C till +70°C
  • Fast: -40°C till +70°C

  • Om inget annat anges är visade produktvärden nominella värden. Detaljerade värden (t.ex. toleranser) finns tillgängliga vid förfrågan.
  • Kopparbas: EUR 150/100 kg. Se lapp.se/service för definition och beräkning av kopparpris.
  • Se våra standardlängder på: www.lappkabel.de/en/cable-standardlengths
  • Förpackningsstorlek: spole ≤ 30 kg eller ≤ 250 m, annars trumma
  • Ange önskad förpackningstyp (t.ex. 1 x 500 trumma eller 5 x 100 m spolar).
  • Icke LAPP-produkt
  • Fotografierna och ritningar/grafik är inte i skala och motsvarar inte detaljerade bilder av respektive produkt.
