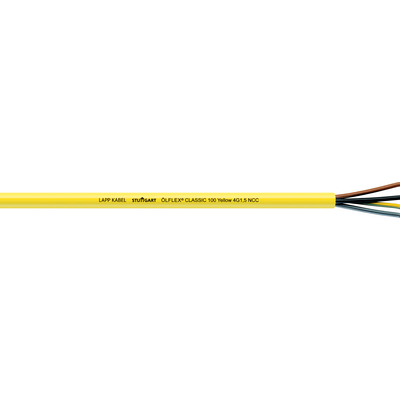

ÖLFLEX® CLASSIC 100 YELLOW

Gul yttermantel för speciella varningsändamål

ÖLFLEX® CLASSIC 100 YELLOW - flexibel PVC-kabel, färgkodad med gul yttermantel för varningssyften

  • CPR: Val av artikelnummer på lapp.se > service > CPR
  • I varningssyfte

Vridtålig God kemisk resistens

CE EAC Fire

Art nr Antal ledare och mm² per ledare Ytterdiameter (mm) Kopparindex (kg/km) Vikt (kg/km) Enhet Pris
ÖLFLEX® CLASSIC 100 YELLOW; U0/U: 450/750 V
0010400
3 G 1.5 8.1 43 95
00104023
4 G 1.5 8.9 58 117
00104033
5 G 1.5 10 72 144
0010401
3 G 2.5 9.6 72 152
00104043
4 G 2.5 10.7 96 205
00104053
5 G 2.5 11.8 120 225
Leveranstid 1-3 dagar.
Leveranstid 6-8 dagar.
Längre leveranstid. Kontakta kundservice för att beräkna din leveranstid: Sverige 0155-777 80, Danmark 4395 0000.

Fördelar

  • Hög elektrisk prestanda tack vare 4 kV provspänning

Användningsområden

  • För elektriska kretsar som förblir strömförande efter att huvudbrytaren har stängts av
  • Serviceuttag samt belysningskretsar
    i elcentraler och apparatskåp
  • Lämplig för applikationer med vridning, exempelvis för loopslingan i vindturbiner (WTG)

Produktegenskaper

  • Brandspridningsklass enligt IEC 60332-1-2
  • Good chemical resistance, see catalogue appendix T1

Standarder/Godkännanden

  • Enligt IEC 60227-5 och EN 50525-2-51

Design

  • Fintrådiga ledare av blank koppartråd
  • Ledarisolering av PVC LAPP P8/1
  • Mantel: PVC, gul (liknar RAL 1016)

Klassificering ETIM 5

  • ETIM 5.0 Class-ID: EC001578
  • ETIM 5.0 klassificering : Flexibel kabel

Klassificering ETIM 6

  • ETIM 6.0 Class-ID: EC001578
  • ETIM 6.0 Class-beskrivning: Flexibel ledning

Ledaridentifikation

  • VDE 0293-308, se bilaga T9

Ledaruppbyggnad

  • Fintrådiga ledare enligt VDE 0295 klass 5/IEC 60228 klass 5

Torsion

  • TW-0 och TW-1, se katalogen, bilaga T0

Minsta böjningsradie

  • Sporadisk böjning: 15 x kabeldiametern
  • Fast: 4 x kabeldiametern

Märkspänning

  • U0/U: 450/750 VAC
    I skyddade och fasta installationer:
    U0/U: 600/1000 V

Provspänning

  • 4000 V

Skyddsledare

  • G = med gröngul skyddsledare
  • X = utan skyddsledare

Temperaturområde

  • Sporadisk böjning: -5°C till +70°C
  • Fast: -40°C till +80°C

  • Om inget annat anges är visade produktvärden nominella värden. Detaljerade värden (t.ex. toleranser) finns tillgängliga vid förfrågan.
  • Se våra standardlängder på: www.lappkabel.de/en/cable-standardlengths
  • Förpackningsstorlek: spole ≤ 30 kg eller ≤ 250 m, annars trumma
  • Ange önskad förpackningstyp (t.ex. 1 x 500 trumma eller 5 x 100 m spolar).
  • Fotografierna och ritningar/grafik är inte i skala och motsvarar inte detaljerade bilder av respektive produkt.
