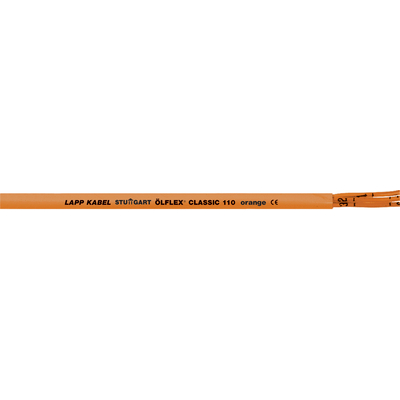

ÖLFLEX® CLASSIC 110 ORANGE

ÖLFLEX® CLASSIC 110 ORANGE - PVC-styrkabel, flexibla och numrerade orange kärnor, främst för varningssyften och undantagna kretsar

  • CPR: Val av artikelnummer på lapp.se > service > CPR
  • I varningssyfte och för
    undantagna kretsar enligt EN 60204-1,
    t.ex. underhållskretsar
    eller förreglingskretsar

Vridtålig God kemisk resistens

CE EAC Fire

Art nr Antal ledare och mm² per ledare Ytterdiameter (mm) Kopparindex (kg/km) Vikt (kg/km) Enhet Pris
0019700
2 X 1.0 5.7 19,2 53
0019701
3 G 1.0 6 28,8 65
0019702
3 X 1.0 6 28,8 65
0019706
4 G 1.0 6.5 38,4 80
0019708
4 X 1.0 6.5 38,4 80
0019709
5 G 1.0 7.1 50 95
0019710
2 X 1.5 6.3 29 68
0019711
3 G 1.5 6.7 43 85
0019718
4 G 1.5 7.2 58 105
0019720
5 G 1.5 8.1 72 128
Leveranstid 1-3 dagar.
Leveranstid 6-8 dagar.
Längre leveranstid. Kontakta kundservice för att beräkna din leveranstid: Sverige 0155-777 80, Danmark 4395 0000.

Fördelar

  • Utrymmesbesparande tack vare små kabeldiametrar
  • Hög elektrisk prestanda tack vare 4 kV provspänning

Användningsområden

  • Enligt EN 60204-1 (VDE 0113-1), måste ledare i styrkretsar som matas av en extern strömkälla och/eller förblir strömförande när huvudbrytaren är avstängd vara orange-färgade
  • Armaturer för underhåll och reparation
  • Transientskydd mot underspänning
  • Sammankopplade styrkretsar
  • Lämplig för applikationer med vridning, exempelvis för loopslingan i vindturbiner (WTG)

Produktegenskaper

  • Brandspridningsklass enligt IEC 60332-1-2

Standarder/Godkännanden

  • Enligt IEC 60227-5 och EN 50525-2-51

Design

  • Fintrådiga ledare av blank koppartråd
  • Ledarisolering av PVC LAPP P8/1
  • Orangefärgade ledare med svarta siffror
  • Mantel: PVC, orange (liknar RAL 2003)

Klassificering ETIM 5

  • ETIM 5.0 Class-ID: EC000104
  • ETIM 5.0-klassificering: Kontrollkabel

Klassificering ETIM 6

  • ETIM 6.0 Class-ID: EC000104
  • ETIM 6.0 Class-beskrivning: Styrledning

Ledaridentifikation

  • Orangefärgade ledare med svarta siffror

Ledaruppbyggnad

  • Fintrådiga ledare enligt VDE 0295 klass 5/IEC 60228 klass 5

Torsion

  • TW-0 och TW-1, se katalogen, bilaga T0

Minsta böjningsradie

  • Sporadisk böjning: 15 x kabeldiametern
  • Fast: 4 x kabeldiametern

Märkspänning

  • U0/U: 300/500 V

Provspänning

  • 4000 V

Skyddsledare

  • G = med gröngul skyddsledare
  • X = utan skyddsledare

Temperaturområde

  • Flexibel: -5°C till +70°C
  • Fast: -40°C till +80°C

  • Om inget annat anges är visade produktvärden nominella värden. Detaljerade värden (t.ex. toleranser) finns tillgängliga vid förfrågan.
  • Se våra standardlängder på: www.lappkabel.de/en/cable-standardlengths
  • Förpackningsstorlek: spole ≤ 30 kg eller ≤ 250 m, annars trumma
  • Ange önskad förpackningstyp (t.ex. 1 x 500 trumma eller 5 x 100 m spolar).
  • Fotografierna och ritningar/grafik är inte i skala och motsvarar inte detaljerade bilder av respektive produkt.
