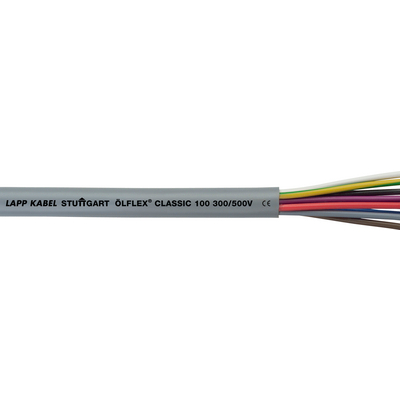

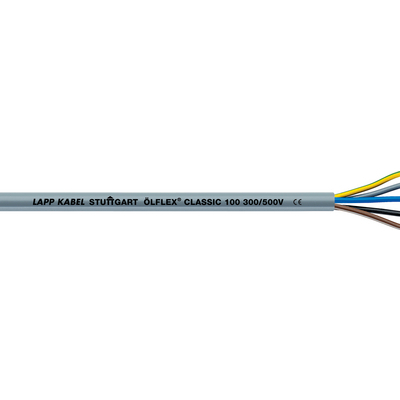

ÖLFLEX® CLASSIC 100 300/500 V

Färgkodad styrkabel av PVC

ÖLFLEX® CLASSIC 100 - flexibel PVC-kabel, färgkodad, styrkabel för olika tillämpningar, U0/U: 300/500V

  • CPR: Val av artikelnummer på lapp.se > service > CPR
  • För märkspänning U0/U: 450/750V och större ledarareor se ÖLFLEX® CLASSIC 100 450/750V

Vridtålig Oljeresistent God kemisk resistens

CE EAC Fire

Art nr E-nummer Antal ledare och mm² per ledare Ytterdiameter (mm) Kopparindex (kg/km) Vikt (kg/km) Enhet Pris
ÖLFLEX® CLASSIC 100 300/500 V
00100004
- 2 X 0.5 4.8 9,6 35
00100014
- 3 G 0.5 5.1 14,4 42
00101224
- 3 X 0.5 5.1 14,4 42
00100024
- 4 G 0.5 5.7 19,2 54
00101234
- 4 X 0.5 5.7 19,2 54
00100034
- 5 G 0.5 6.2 24 63
00101244
- 5 X 0.5 6.2 24 63
0010004
- 6 G 0.5 6.7 28,8 73
0010005
- 7 G 0.5 6.7 33,6 81
0010006
- 8 G 0.5 8 38,4 97
0010007
- 10 G 0.5 8.6 48 116
0010008
- 12 G 0.5 8.9 58 133
0010009
- 14 G 0.5 9.5 67 151
0010010
- 16 G 0.5 10 76 169
0010011
- 21 G 0.5 11.7 99 223
0010012
- 24 G 0.5 12.4 114 254
0010016
- 40 G 0.5 15.4 192 404
00100214
0288600 2 X 0.75 5.4 14,4 45
00100224
0288610 3 G 0.75 5.7 21,6 55
00101254
- 3 X 0.75 5.7 21,6 55
00100234
0288620 4 G 0.75 6.2 28,8 66
00101264
- 4 X 0.75 6.2 28,8 66
00100244
0288630 5 G 0.75 6.7 36 79
00101274
- 5 X 0.75 6.7 36 79
0010025
- 6 G 0.75 7.3 43,3 104
0010026
0286050 7 G 0.75 7.3 50,4 109
0010027
- 8 G 0.75 8.8 56 123
0010028
- 9 G 0.75 9.4 63 144
0010029
- 10 G 0.75 9.6 72 153
0010030
0286090 12 G 0.75 9.9 86,4 176
0010031
0286100 15 G 0.75 10.9 108 211
0010032
0286110 18 G 0.75 11.7 129,6 268
0010033
- 21 G 0.75 13 151 293
0010034
0286130 25 G 0.75 13.8 180 374
0010036
- 40 G 0.75 17.3 288 571
0010037
- 50 G 0.75 19.2 360 698
00100414
- 2 X 1.0 5.7 19,2 53
00100424
- 3 G 1.0 6 28,8 65
00102034
- 3 X 1.0 6 28,8 65
00100434
- 4 G 1.0 6.5 38,4 79
00102044
- 4 X 1.0 6.5 38,4 79
00100444
- 5 G 1.0 7.1 48 94
00102054
- 5 X 1.0 7.1 48 94
0010045
- 6 G 1.0 8 58 124
0010046
- 7 G 1.0 8 67 131
0010047
- 8 G 1.0 9.5 77 146
0010049
- 10 G 1.0 10.2 96 183
0010050
- 12 G 1.0 10.5 115 215
0010052
- 16 G 1.0 11.8 154 282
0010053
- 18 G 1.0 12.7 173 315
0010054
- 20 G 1.0 13.4 192 350
0010056
- 25 G 1.0 14.7 240 449
00100634
0288640 2 X 1.5 6.3 28,8 68
00100644
0288650 3 G 1.5 6.7 43,2 84
00101284
- 3 X 1.5 6.7 43,2 84
00100654
0288660 4 G 1.5 7.2 57,6 104
00101294
- 4 X 1.5 7.2 57,6 104
00100664
0288670 5 G 1.5 8.1 72 128
00101304
- 5 X 1.5 8.1 72 128
0010068
0286450 7 G 1.5 8.9 101 166
0010069
- 8 G 1.5 10.6 115 205
0010071
0286480 12 G 1.5 12 173 307
0010072
0286490 14 G 1.5 12.7 202 349
0010074
0286510 18 G 1.5 14.4 259 465
0010076
0286520 25 G 1.5 16.9 360 655
1120800
- 2 X 2.5 7.5 48 100
1120801
- 3 G 2.5 8.1 72 132
1120802
- 4 G 2.5 8.9 96 163
1120803
- 5 G 2.5 10 120 200
1120804
- 7 G 2.5 11.1 168 267
1120805
- 2 X 4.0 9.2 77 160
1120806
- 3 G 4.0 9.9 115,2 201
1120807
- 4 G 4.0 10.8 153,6 263
1120808
- 5 G 4.0 12.1 192 315
1120809
- 7 G 4.0 13.4 269 407
1120810
- 3 G 6.0 11.7 174 289
1120811
- 4 G 6.0 13 230 352
1120812
- 5 G 6.0 14.5 288 470
1120813
- 7 G 6.0 16 403 600
1120814
- 3 G 10.0 14.6 288 466
1120815
- 4 G 10.0 16.2 384 590
1120816
- 5 G 10.0 18.1 480 722
1120817
- 3 G 16.0 17 460,8 720
1120818
- 4 G 16.0 18.8 614,4 1067
1120819
- 5 G 16.0 21.2 768 1370
1120820
- 3 G 25.0 21 720 1250
1120821
- 4 G 25.0 23.5 960 1582
1120822
- 5 G 25.0 26.4 1200 1998
1120823
- 3 G 35.0 23.7 1008 1700
1120824
- 4 G 35.0 26.4 1344 2106
1120825
- 5 G 35.0 29.6 1680 2635
1120826
- 3 G 50.0 29.1 1440 2200
1120827
- 4 G 50.0 32.4 1920 2800
1120828
- 5 G 50.0 36.5 2400 3600
Leveranstid 1-3 dagar.
Leveranstid 6-8 dagar.
Längre leveranstid. Kontakta kundservice för att beräkna din leveranstid: Sverige 0155-777 80, Danmark 4395 0000.

Fördelar

  • Utrymmesbesparande tack vare små kabeldiametrar
  • Hög elektrisk prestanda tack vare 4 kV provspänning
  • Högflexibla på grund av ledare tvinnade med kort slaglängd

Användningsområden

  • Anläggningsteknik
    Industrimaskiner
    Värme- och luftkonditioneringssystem
    Kraftstationer
  • Torra eller fuktiga utrymmen utsatta för medelstora mekaniska laster
  • För fast installation samt sporadiska rörelser, ej upprepade rörelser utan dragbelastning
  • Lämplig för applikationer med vridning, exempelvis för loopslingan i vindturbiner (WTG)
  • Högkvalitativt alternativ till styrledningar av typ YSLY eller YY

Produktegenskaper

  • Brandspridningsklass enligt IEC 60332-1-2
  • Good chemical resistance, see catalogue appendix T1

Standarder/Godkännanden

  • Enligt IEC 60227-5 och EN 50525-2-51

Design

  • Fintrådiga ledare av blank koppartråd
  • Ledarisolering av PVC LAPP P8/1
  • Ledare tvinnade i lager
  • Mantel: PVC, grå (liknar RAL 7001)

Klassificering ETIM 5

  • ETIM 5.0 Class-ID: EC001578
  • ETIM 5.0 klassificering : Flexibel kabel

Klassificering ETIM 6

  • ETIM 6.0 Class-ID: EC001578
  • ETIM 6.0 Class-beskrivning: Flexibel ledning

Ledaridentifikation

  • Upp till 5 ledare: färgkod enligt VDE 0293-308, se bilaga T9
  • Från 6 ledare: ÖLFLEX® färgkod (bilaga T7)

Ledaruppbyggnad

  • Fintrådiga ledare enligt VDE 0295 klass 5/IEC 60228 klass 5

Torsion

  • TW-0 och TW-1, se katalogen, bilaga T0

Minsta böjningsradie

  • Sporadisk böjning: 15 x kabeldiametern
  • Fast: 4 x kabeldiametern

Märkspänning

  • U0/U: 300/500 V

Provspänning

  • 4000 V

Skyddsledare

  • G = med gröngul skyddsledare
  • X = utan skyddsledare

Temperaturområde

  • Sporadisk böjning: -5°C till +70°C
  • Fast: -40°C till +80°C

  • Om inget annat anges är visade produktvärden nominella värden. Detaljerade värden (t.ex. toleranser) finns tillgängliga vid förfrågan.
  • Se våra standardlängder på: www.lappkabel.de/en/cable-standardlengths
  • Förpackningsstorlek: spole ≤ 30 kg eller ≤ 250 m, annars trumma
  • Ange önskad förpackningstyp (t.ex. 1 x 500 trumma eller 5 x 100 m spolar).
  • Storlekarnas enskilda längder: ≥ 5G50 max. 500 m, ≥ 5G95 max. 400, ≥ 3G120 max. 500 m, ≥ 4G120 max. 300, ≥ 4G185 max. 250 m
  • Fotografierna och ritningar/grafik är inte i skala och motsvarar inte detaljerade bilder av respektive produkt.
