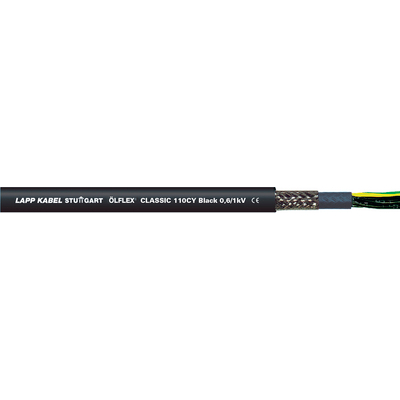

ÖLFLEX® CLASSIC 110 CY BLACK 0,6/1 kV

ÖLFLEX® CLASSIC 110 CY BLACK 0,6/1 kV anslutning- och styrkabel för många typer av användningsområden, PVC, klass 5, nummerkodad, används utomhus

  • Bra egenskaper utomhus
  • EMC-skärmad
  • CPR: Val av artikelnummer på lapp.se > service > CPR

Lämplig för användning utomhus Störningssignaler UV-beständig

CE EAC Fire

Art nr E-nummer Antal ledare och mm² per ledare Yttre diameter [mm] Kopparindex (kg/km) Vikt (kg/km) Enhet Pris
ÖLFLEX® CLASSIC 110 CY BLACK
1121232
0299200 2 X 0.75 10.5 46 150
1121233
0299210 3 G 0.75 10.9 56 180
1121235
0299220 4 G 0.75 11.4 67 214
1121236
- 4 X 0.75 11.4 67 214
1121237
0299230 5 G 0.75 12.1 78 272
1121241
0299240 7 G 0.75 12.9 97 242
1121247
0299250 12 G 0.75 15.8 168 464
1121251
0299260 18 G 0.75 18 229 616
1121254
0299270 25 G 0.75 20.7 296 762
1121266
- 2 X 1.0 10.8 52 160
1121267
- 3 G 1.0 11.2 66 182
1121268
- 3 X 1.0 11.2 66 182
1121269
- 4 G 1.0 11.8 79 210
1121270
- 4 X 1.0 11.8 79 210
1121271
- 5 G 1.0 12.6 93 252
1121274
- 7 G 1.0 13.3 117 335
1121280
- 12 G 1.0 16.4 204 522
1121284
- 18 G 1.0 18.7 280 687
1121290
- 25 G 1.0 21.6 369 884
1121306
0299300 2 X 1.5 11.8 69 243
1121307
0299310 3 G 1.5 12.3 87 273
1121308
- 3 X 1.5 12.3 87 273
1121309
0299320 4 G 1.5 13 102 290
1121310
- 4 X 1.5 13 102 290
1121311
0299330 5 G 1.5 13.9 125 352
1121314
0299340 7 G 1.5 15 180 448
1121320
0299350 12 G 1.5 18.7 281 690
1121324
0299360 18 G 1.5 21.8 391 938
1121328
0299370 25 G 1.5 25.1 518 1180
1121340
0299410 3 G 2.5 13.5 123 315
1121342
0299420 4 G 2.5 14.6 168 349
1121344
0299430 5 G 2.5 15.7 204 515
1121346
0299440 7 G 2.5 17 265 619
1121349
0299450 12 G 2.5 21.7 421 936
1121360
0299460 4 G 4.0 16.2 238 587
1121361
- 5 G 4.0 17.7 302 689
1121362
- 7 G 4.0 19 396 828
1121367
0299470 4 G 6.0 17.7 318 715
1121368
0299480 5 G 6.0 19.2 419 862
1121372
0299490 4 G 10.0 21.7 574 875
1121373
- 5 G 10.0 23 612 1037
1121377
0274740 4 G 16.0 24.3 809 1656
1121378
- 5 G 16.0 26.7 935 1500
1121381
0274750 4 G 25.0 29.8 1165 2179
1121385
0274760 4 G 35.0 32.7 1683 2893
1121388
0274770 4 G 50.0 39.6 2368 4094
1121391
0274780 4 G 70.0 44.5 3261 5467
1121394
0274790 4 G 95.0 51 4055 5849
1121397
0274800 4 G 120.0 58.1 5225 7509
Leveranstid 1-3 dagar.
Leveranstid 6-8 dagar.
Längre leveranstid. Kontakta kundservice för att beräkna din leveranstid: Sverige 0155-777 80, Danmark 4395 0000.

Användningsområden

  • Anläggningsteknik
    Industrimaskiner
    Värme- och luftkonditioneringssystem
    Kraftstationer
  • För frekvensdrivna trefas växelströmsmotorer
  • I EMC-känsliga miljöer
    (elektromagnetisk kompatibilitet)
  • Matarledning till servomotor
  • För fast installation samt sporadiska rörelser, ej upprepade rörelser utan dragbelastning
  • Varje dimension har en nominell/minsta genomsnittlig tjocklek på yttermanteln som är 1,8 mm: Applikationer där en förstärkt yttermantel kan vara till fördel

Produktegenskaper

  • Brandspridningsklass enligt IEC 60332-1-2
  • UV-beständig och väderresistent enligt ISO 4892-2
  • Ozonresistent enligt EN 50396
  • Hög skärmningsgrad
    låg överföringsimpedans
    (max 250 Ω/km vid 30 MHz)

Standarder/Godkännanden

  • Enligt VDE 0250-1 samt HD 627-1 S1

Design

  • Fintrådiga ledare av blank koppartråd
  • Ledarisolering av PVC LAPP P8/1
  • Innermantel av PVC, svart
  • Förtent kopparfläta
  • Yttermantel av PVC, svart (RAL 9005)

Klassificering ETIM 5

  • ETIM 5.0 Class-ID: EC000104
  • ETIM 5.0-klassificering: Kontrollkabel

Klassificering ETIM 6

  • ETIM 6.0 Class-ID: EC000104
  • ETIM 6.0 Class-beskrivning: Styrledning

Ledaridentifikation

  • Black with white numbers acc. to VDE 0293-334

Ledaruppbyggnad

  • Fintrådiga ledare enligt VDE 0295 klass 5/IEC 60228 klass 5

Minsta böjningsradie

  • Fasta/sporadiska rörelser: 6/20 x YD*

Märkspänning

  • U0/U: 600/1000 V

Provspänning

  • 4000 V

Skyddsledare

  • G = med gröngul skyddsledare
  • X = utan skyddsledare

Temperaturområde

  • Flexibel: -5°C till +70°C
  • Fast: -40°C till +80°C

  • Om inget annat anges är visade produktvärden nominella värden. Detaljerade värden (t.ex. toleranser) finns tillgängliga vid förfrågan.
  • Se våra standardlängder på: www.lappkabel.de/en/cable-standardlengths
  • Förpackningsstorlek: spole ≤ 30 kg eller ≤ 250 m, annars trumma
  • Ange önskad förpackningstyp (t.ex. 1 x 500 trumma eller 5 x 100 m spolar).
  • Fotografierna och ritningar/grafik är inte i skala och motsvarar inte detaljerade bilder av respektive produkt.
