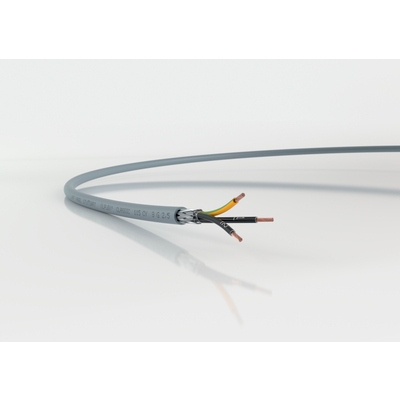

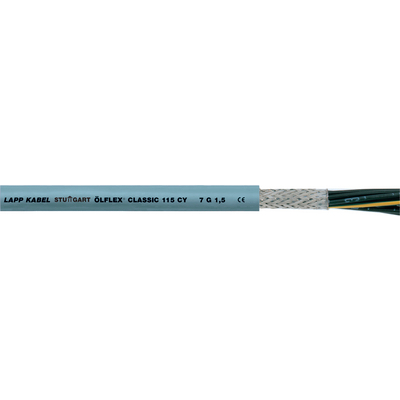

ÖLFLEX® CLASSIC 115 CY

Skärmad styrkabel av PVC med liten ytterdiameter

ÖLFLEX® CLASSIC 115 CY - PVC-styrkabel, skärmad och flexibel för olika tillämpningar, tunn och lätt utan innermantel, U0/U: 300/500V

  • CPR: Val av artikelnummer på lapp.se > service > CPR
  • Tunn och lätt, utan innermantel
  • EMC-kompatibel

God kemisk resistens Störningssignaler Vridtålig

CE ECOLAB EAC Fire

Art nr E-nummer Antal ledare och mm² per ledare Ytterdiameter (mm) Kopparindex (kg/km) Vikt (kg/km) Enhet Pris
ÖLFLEX® CLASSIC 115 CY
1136752
- 2 X 0.5 5.8 36 45
1136003
- 3 G 0.5 6.1 43 59
1136753
- 3 X 0.5 6.1 43 59
1136004
- 4 G 0.5 6.5 49 71
1136754
- 4 X 0.5 6.5 49 71
1136005
- 5 G 0.5 7 57 86
1136755
- 5 X 0.5 7 57 86
1136007
- 7 G 0.5 7.5 69 105
1136757
- 7 X 0.5 7.5 69 105
1136012
- 12 G 0.5 9.9 104 200
1136762
- 12 X 0.5 9.9 104 200
1136018
- 18 G 0.5 11.5 141 275
1136768
- 18 X 0.5 11.5 141 275
1136025
- 25 G 0.5 13.4 211 350
1136775
- 25 X 0.5 13.4 211 350
1136802
0274810 2 X 0.75 6.2 43 56
1136103
0274830 3 G 0.75 6.5 52 70
1136803
0274820 3 X 0.75 6.5 52 70
1136104
0274840 4 G 0.75 7 61 95
1136804
- 4 X 0.75 7 61 95
1136105
0274850 5 G 0.75 7.7 72 108
1136805
- 5 X 0.75 7.7 72 108
1136107
0274860 7 G 0.75 8.3 89 127
1136807
- 7 X 0.75 8.3 89 127
1136112
0274870 12 G 0.75 10.9 138 232
1136118
0274880 18 G 0.75 12.7 211 315
1136125
0274890 25 G 0.75 14.8 280 435
1136825
- 25 X 0.75 14.8 280 435
1136852
- 2 X 1.0 6.5 51 71
1136203
- 3 G 1.0 6.8 62 86
1136853
- 3 X 1.0 6.8 62 86
1136204
- 4 G 1.0 7.3 74 98
1136854
- 4 X 1.0 7.3 74 98
1136205
- 5 G 1.0 8.1 88 121
1136855
- 5 X 1.0 8.1 88 121
1136207
- 7 G 1.0 8.8 112 147
1136857
- 7 X 1.0 8.8 112 147
1136212
- 12 G 1.0 11.5 185 285
1136218
- 18 G 1.0 13.9 268 395
1136225
- 25 G 1.0 15.9 354 486
1136902
0274900 2 X 1.5 7.1 65 86
1136303
- 3 G 1.5 7.5 82 112
1136903
0274910 3 X 1.5 7.5 82 112
1136304
0274920 4 G 1.5 8.2 100 135
1136904
- 4 X 1.5 8.2 100 135
1136305
0274930 5 G 1.5 8.9 119 148
1136905
- 5 X 1.5 8.9 119 148
1136307
0274940 7 G 1.5 9.9 154 192
1136907
- 7 X 1.5 9.9 154 192
1136312
0274950 12 G 1.5 13 268 365
1136318
- 18 G 1.5 15.6 373 520
1136325
- 25 G 1.5 17.9 530 734
1136334
- 34 G 1.5 20.8 683 944
1136403
0274960 3 G 2.5 8.9 118 151
1136404
0274970 4 G 2.5 9.9 147 188
1136405
- 5 G 2.5 11 176 270
1136407
- 7 G 2.5 11.9 253 340
1136412
- 12 G 2.5 16 355 540
1136418
- 18 G 2.5 19 569 782
1136425
- 25 G 2.5 22.2 827 1358
1136504
- 4 G 4.0 11.6 248 305
1136507
- 7 G 4.0 14.4 355 500
1136604
- 4 G 6.0 14.2 343 440
1136607
- 7 G 6.0 17 505 672
1136614
- 4 G 10.0 17.2 495 680
1136615
- 5 G 10.0 19.5 592 824
1136624
- 4 G 16.0 20.2 800 1050
1136625
- 5 G 16.0 22.6 895 1285
1136634
- 4 G 25.0 25.1 1075 1413
1136635
- 5 G 25.0 28 1400 1976
1136638
- 4 G 35.0 28 1576 2070
Leveranstid 1-3 dagar.
Leveranstid 6-8 dagar.
Längre leveranstid. Kontakta kundservice för att beräkna din leveranstid: Sverige 0155-777 80, Danmark 4395 0000.

Fördelar

  • Utrymmesbesparande tack vare små kabeldiametrar

Användningsområden

  • Mät- och styrteknik
  • Anläggningsteknik
    Industrimaskiner
    Värme- och luftkonditioneringssystem
  • Kontorsmaskiner och system för databehandling
  • I EMC-känsliga miljöer
    (elektromagnetisk kompatibilitet)
  • Lämplig för applikationer med vridning, exempelvis för loopslingan i vindturbiner (WTG)

Produktegenskaper

  • Brandspridningsklass enligt IEC 60332-1-2
  • Good chemical resistance, see catalogue appendix T1
  • Hög skärmningsgrad
    låg överföringsimpedans
    (max 250 Ω/km vid 30 MHz)

Standarder/Godkännanden

  • Enligt EN 50525-2-51

Design

  • Fintrådiga ledare av blank koppartråd
  • Ledarisolering av PVC LAPP P8/1
  • Ledare tvinnade i lager
  • Överlappande plastfolie
  • Förtent kopparfläta
  • Mantel: PVC, grå (liknar RAL 7001)

Klassificering ETIM 5

  • ETIM 5.0 Class-ID: EC000104
  • ETIM 5.0-klassificering: Kontrollkabel

Klassificering ETIM 6

  • ETIM 6.0 Class-ID: EC000104
  • ETIM 6.0 Class-beskrivning: Styrledning

Ledaridentifikation

  • Svarta ledare med vita siffror enligt VDE 0293-1

Ledaruppbyggnad

  • Fintrådiga ledare enligt VDE 0295 klass 5/IEC 60228 klass 5

Torsion

  • TW-0 och TW-1, se katalogen, bilaga T0

Minsta böjningsradie

  • Sporadisk böjning: 20 x kabeldiametern
  • Fast: 6 x kabeldiametern

Märkspänning

  • U0/U: 300/500 V

Provspänning

  • Ledare/Ledare: 4000 V
  • Ledare/Skärm: 2000 V

Skyddsledare

  • G = med gröngul skyddsledare
  • X = utan skyddsledare

Temperaturområde

  • Flexibel: -5°C till +70°C
  • Fast: -40°C till +80°C

  • Om inget annat anges är visade produktvärden nominella värden. Detaljerade värden (t.ex. toleranser) finns tillgängliga vid förfrågan.
  • Se våra standardlängder på: www.lappkabel.de/en/cable-standardlengths
  • Förpackningsstorlek: spole ≤ 30 kg eller ≤ 250 m, annars trumma
  • Ange önskad förpackningstyp (t.ex. 1 x 500 trumma eller 5 x 100 m spolar).
  • Fotografierna och ritningar/grafik är inte i skala och motsvarar inte detaljerade bilder av respektive produkt.
