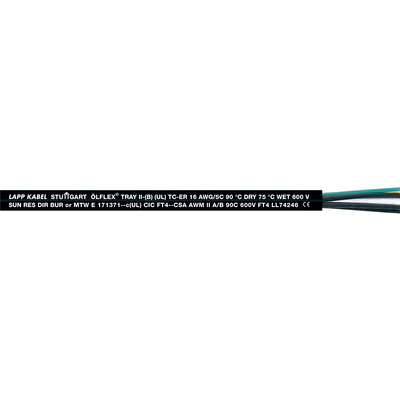

ÖLFLEX® TRAY II

ÖLFLEX® Control Cable 0.6/1 kV, UL TC-ER 600V MTW AWM WET OIL/ SUN RES CSA TRAY

ÖLFLEX® TRAY II: UL TC-ER 600V eller AWM 1000V, WET 75°C, SUN/ OIL RES I+II, DIR BUR, CSA AWM I/II A/B FT4, PVC-ström- + styrkabel, 0,6/1 kV, Tray - Exposed Run

  • Vridningsresistent i loop-slingor
  • Brett användningsområde (NFPA 70/NEC), NFPA 79-konformitet
  • Används utomhus i USA

Lämplig för användning utomhus Flamhämmande Köldbeständig Mekanisk resistens Oljeresistent Vridtålig UV-beständig

CE CSA RU UL C_UL ECOLAB EAC Fire

Art nr Antal ledare och mm² per ledare AWG per ledare Yttre diameter (mm) Kopparindex (kg/km) Vikt (kg/km) Enhet Pris
ÖLFLEX® Tray II
221803
3 G 1.0 - 7.5 28,8 85
221804
4 G 1.0 - 8.1 38,4 98
221805
5 G 1.0 - 8.8 48 115
221807
7 G 1.0 - 9.5 67 149
221809
9 G 1.0 - 10.9 87 167
221812
12 G 1.0 - 12.1 115 255
221818
18 G 1.0 - 14.9 173 365
221825
25 G 1.0 - 16.9 240 479
221603
3 G 1.5 - 8.3 43 103
221604
4 G 1.5 - 8.9 58 124
221605
5 G 1.5 - 9.7 72 146
221607
7 G 1.5 - 10.5 101 189
221608
8 G 1.5 - 11.3 116 203
221609
9 G 1.5 - 12.1 130 255
221612
12 G 1.5 - 14.4 173 328
221618
18 G 1.5 - 16.6 259 431
221625
25 G 1.5 - 18.8 360 592
221641
41 G 1.5 - 25 591 931
221650
50 G 1.5 - 26.6 720 1132
221403
3 G 2.5 - 9.2 72 130
221404
4 G 2.5 - 10 96 159
221405
5 G 2.5 - 10.8 120 224
221407
7 G 2.5 - 11.8 168 252
221409
9 G 2.5 - 14.5 216 335
221412
12 G 2.5 - 16.2 288 459
221418
18 G 2.5 - 18.7 432 654
221425
25 G 2.5 - 22.5 600 874
221204
4 G 4.0 - 11.7 153 226
221205
5 G 4.0 - 12.8 192 279
221207
7 G 4.0 - 14.8 269 384
221004
4 G 6.0 - 14.7 231 394
221005
5 G 6.0 - 16 288 472
221007
7 G 6.0 - 17.4 405 661
220804
4 G 10.0 - 17.9 384 615
220805
5 G 10.0 - 19.6 480,624 771
220604
4 G 16.0 - 22.8 615 864
220605
5 G 16.0 - 24.9 768 1080
220404
4 G 4 27.8 960 1418
220204
4 G 2 32.3 1344 2077
Leveranstid 1-3 dagar.
Leveranstid 6-8 dagar.
Längre leveranstid. Kontakta kundservice för att beräkna din leveranstid: Sverige 0155-777 80, Danmark 4395 0000.

Fördelar

  • Avstående från skyddssystem: Kostnadsbesparande, snabb installation
  • Många certifieringar/användningsområden
  • +75 °C WET Rating + Sunlight Resistant Rating: Används utomhus i USA

Användningsområden

  • Industrimaskiner, industribyggnader i USA
  • Oskyddad 600 V-drift på kabelstegar i USA, inkl. 1,8 meter frihäng för versioner med minst 3 ledare
  • Verktygsmaskinkonform (UL) MTW
  • I USA även för oskyddad installation utomhus samt direkt i mark enligt UL 1277
  • USA Wind Turbine Tray Cable (WTTC) for Wind Turbine Generators

Produktegenskaper

  • Brandspridningstestad enligt CSA FT4; UL Vertical-Tray Flame Test
  • Oljeresistent enligt UL OIL RES I och II
  • Vattenbeständig UL 75 °C WET Rating
  • UV-beständig (SUN RES), ozonbeständig
  • Lämplig för applikationer med vridning, exempelvis för loopslingan i vindturbiner (WTG)

Standarder/Godkännanden

  • USA: (UL) TC-ER [E171371], (UL) MTW [E155920], (UL) WTTC [E323700], Submersible Pump (14 - 2 AWG), (UL) PLTC-ER (18 - 12 AWG) [E216027], (UL) ITC-ER (18 - 12 AWG) [E196134], (UL) DP-1 [E233406], UL AWM (18 - 2 AWG) [E100338]
  • UL OIL RES I/ II, 75°C WET, 90°C DRY, SUN RES, DIR BUR, NEC/NFPA 70, NFPA 79
  • CAN: c(UL) CIC/ TC 600V FT4 (< 250 kcmil) [E171371], CSA AWM I/II A/B FT1

Design

  • Fintrådiga ledare av blank koppartråd
  • Ledarisolering: PVC+Nylon mantel (PA hölje)
  • Yttermantel: Speciellt framtagen termoplastisk polymer
  • Färg på yttermantel: Svart

Klassificering ETIM 5

  • ETIM 5.0 Class-ID: EC000104
  • ETIM 5.0-klassificering: Kontrollkabel

Klassificering ETIM 6

  • ETIM 6.0 Class-ID: EC000104
  • ETIM 6.0 Class-beskrivning: Styrledning

Ledaridentifikation

  • Svarta med vita siffror

Ledaruppbyggnad

  • Fintrådiga ledare av koppartråd

Torsion

  • TW-0 och TW-2, se katalogen, bilaga T0

Minsta böjningsradie

  • 2 AWG (33.62 mm2) & smaller: 4 x OD
  • 1 AWG (42.41 mm2) & larger: 6 x OD

Märkspänning

  • UL/CSA: 600 V (TC, MTW, CIC), WTTC 1000 V
  • UL/CSA: 1 000 V (AWM) IEC: U 0 /U = 600/1 000 V

Skyddsledare

  • G = med gröngul skyddsledare
  • X = utan skyddsledare

Temperaturområde

  • -40°C (fast)/-25°C (sporadisk) till +90°C (AWM: +105°C)

  • Om inget annat anges är visade produktvärden nominella värden. Detaljerade värden (t.ex. toleranser) finns tillgängliga vid förfrågan.
  • Se våra standardlängder på: www.lappkabel.de/en/cable-standardlengths
  • Förpackningsstorlek: spole ≤ 30 kg eller ≤ 250 m, annars trumma
  • Ange önskad förpackningstyp (t.ex. 1 x 610 trumma eller 8 x 76 m spolar).
  • Fotografierna och ritningar/grafik är inte i skala och motsvarar inte detaljerade bilder av respektive produkt.
