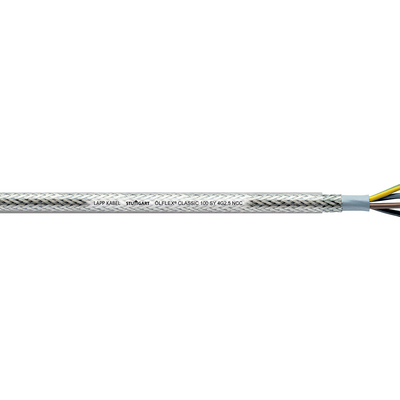

ÖLFLEX® CLASSIC 100 SY

Färgkodad styrkabel av PVC med ståltrådsfläta

ÖLFLEX® CLASSIC 100 SY - flexibel PVC-kabel, färgkodad med ledningsflätning av ståltråd, ström- och styrkabel för olika tillämpningar

  • CPR: Val av artikelnummer på lapp.se > service > CPR
  • Stålfläta för extra mekaniskt skydd

Oljeresistent Mekanisk resistens God kemisk resistens

CE EAC Fire

Art nr E-nummer Antal ledare och mm² per ledare Ytterdiameter (mm) Kopparindex (kg/km) Vikt (kg/km) Enhet Pris
ÖLFLEX® CLASSIC 100 SY; U0/U: 300/500 V
0016022
0288000 2 X 0.75 8.2 14,4 97
0016023
0288010 3 G 0.75 8.5 21,6 108
00160243
0288020 4 G 0.75 9.2 28,8 126
00160253
0288030 5 G 0.75 9.7 36 146
0016027
0288050 7 G 0.75 10.3 50 172
0016031
0288090 12 G 0.75 12.9 86 260
0016042
- 2 X 1.0 8.5 19,2 137
0016043
- 3 G 1.0 8.8 29 154
00160443
- 4 G 1.0 9.5 38,4 180
00160453
- 5 G 1.0 10.1 48 202
0016047
- 7 G 1.0 11 67 242
0016057 - 25 G 1.0 18.1 240 653
0016064 0288300 2 X 1.5 9.3 29 172
0016065 0288310 3 G 1.5 9.7 43 191
00160663
0288320 4 G 1.5 10.2 58 217
00160673
0288330 5 G 1.5 11.1 72 268
0016069
0288350 7 G 1.5 11.9 101 311
0016072
0288380 12 G 1.5 15.4 173 499
0016075
0288410 18 G 1.5 17.6 259 652
0016077
0288430 25 G 1.5 20.3 360 913
0016078
- 32 G 1.5 22.1 461 1065
ÖLFLEX® CLASSIC 100 SY; U0/U: 450/750 V
0016087
0288450 2 X 2.5 12.1 48 245
0016088
0288510 3 G 2.5 12.6 72 278
00160893
0288520 4 G 2.5 13.9 96 339
00160903
0288530 5 G 2.5 15.2 120 397
0016092
- 7 G 2.5 16.3 168 470
0016101
- 2 X 4.0 13.6 76,8 329
00161023
- 4 G 4.0 15.7 154 457
00161033
- 5 G 4.0 17.1 192 545
0016106
- 3 G 6.0 15.8 173 544
00161073
- 4 G 6.0 17.2 230 687
00161083
- 5 G 6.0 18.8 288 798
00161103
- 4 G 10.0 21.3 384 1009
00161113
- 5 G 10.0 23.3 480 1197
00161133
- 4 G 16.0 24.1 614 1384
00161143
- 5 G 16.0 26.8 768 1740
00161163
- 4 G 25.0 29.4 960 2021
00161173
- 5 G 25.0 32.6 1200 2464
00161183
- 4 G 35.0 32.4 1344 2570
00161193
- 5 G 35.0 36 1680 3185
00161203
- 4 G 50.0 38.8 1920 3514
Leveranstid 1-3 dagar.
Leveranstid 6-8 dagar.
Längre leveranstid. Kontakta kundservice för att beräkna din leveranstid: Sverige 0155-777 80, Danmark 4395 0000.

Fördelar

  • Extra mekaniskt skydd tack vare en stålfläta

Användningsområden

  • Anläggningsteknik
    Industrimaskiner
    Värme- och luftkonditioneringssystem
  • Miljöer med hög mekanisk belastning

Produktegenskaper

  • Brandspridningsklass enligt IEC 60332-1-2
  • Good chemical resistance, see catalogue appendix T1

Standarder/Godkännanden

  • Enligt IEC 60227-5 och EN 50525-2-51

Design

  • Fintrådiga ledare av blank koppartråd
  • Ledarisolering av PVC LAPP P8/1
  • Ledare tvinnade i lager
  • Innermantel av PVC, grå
  • Fläta av galvaniserad ståltråd
  • Yttermantel av PVC, transparent

Klassificering ETIM 5

  • ETIM 5.0 Class-ID: EC001578
  • ETIM 5.0 klassificering : Flexibel kabel

Klassificering ETIM 6

  • ETIM 6.0 Class-ID: EC001578
  • ETIM 6.0 Class-beskrivning: Flexibel ledning

Ledaridentifikation

  • Upp till 5 ledare: färgkod enligt VDE 0293-308, se bilaga T9
  • Från 6 ledare: ÖLFLEX® färgkod (bilaga T7)

Ledaruppbyggnad

  • Fintrådiga ledare enligt VDE 0295 klass 5/IEC 60228 klass 5

Minsta böjningsradie

  • Sporadisk böjning: 20 x kabeldiametern
  • Fast: 6 x kabeldiametern

Märkspänning

  • Up to 1.5 mm²: U0/U: 300/500 V
  • Från 2,5 mm²: U0/U: 450/750 V
    Från 2,5 mm², vid fasta och skyddade installationer: U0/U: 600/1000 V

Provspänning

  • 4000 V

Skyddsledare

  • G = med gröngul skyddsledare
  • X = utan skyddsledare

Temperaturområde

  • Sporadisk böjning: -5°C till +70°C
  • Fast: -40°C till +80°C

  • Om inget annat anges är visade produktvärden nominella värden. Detaljerade värden (t.ex. toleranser) finns tillgängliga vid förfrågan.
  • Se våra standardlängder på: www.lappkabel.de/en/cable-standardlengths
  • Förpackningsstorlek: spole ≤ 30 kg eller ≤ 250 m, annars trumma
  • Ange önskad förpackningstyp (t.ex. 1 x 500 trumma eller 5 x 100 m spolar).
  • Storlekarnas enskilda längder: ≥ 4G35 max. 500 m, ≥ 4G95 max. 400 m
  • Fotografierna och ritningar/grafik är inte i skala och motsvarar inte detaljerade bilder av respektive produkt.
