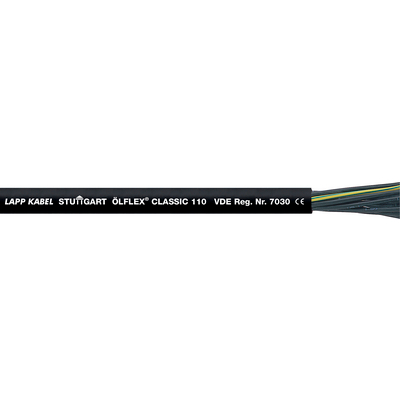

ÖLFLEX® CLASSIC 110 BK

VDE-registerad oljebeständig styrkabel i PVC med svart yttermantel och med ett brett applikationsområde

ÖLFLEX® CLASSIC 110 BK - PVC-styrkabel, VDE-registrerad, oljeresistent, flexibel och UV-resistent för olika tillämpningar, U0/U: 300/500V

  • CPR: Val av artikelnummer på lapp.se > service > CPR
  • Med svart yttermantel, UV-beständig
  • VDE-certifikat för överensstämmelse med tester och inspektion

God kemisk resistens Oljeresistent Släpkedja Vridtålig UV-beständig

CE VDE-godkänd ECOLAB EAC Fire

Art nr E-nummer Antal ledare och mm² per ledare Yttre diameter [mm] Kopparindex (kg/km) Vikt (kg/km) Enhet Pris
1119809
0268390 2 X 0.75 5.4 14,4 45
1119871
0268400 3 G 0.75 5.7 21,6 55
1119892
0268410 3 X 0.75 5.7 21,6 55
1119872
0268420 4 G 0.75 6.2 28,8 66
1119893
0268430 4 X 0.75 6.2 28,8 66
1119873
0268440 5 G 0.75 6.7 36 79
1119874
0268450 7 G 0.75 7.3 50,4 101
1119875
0268460 12 G 0.75 9.9 86,4 171
1119876
0268470 18 G 0.75 11.7 130 244
1119877
0268480 25 G 0.75 13.8 180 337
1119878
0268490 34 G 0.75 15.9 245 448
1119894
0268500 2 X 1.0 5.7 19,2 53
1119244
0268510 3 G 1.0 6 28,8 65
1119895
0268520 3 X 1.0 6 28,8 65
1119245
0268530 4 G 1.0 6.5 38,4 79
1119896
0268540 4 X 1.0 6.5 38,4 79
1119246
0268550 5 G 1.0 7.1 48 94
1119897
0268560 5 X 1.0 7.1 48 94
1119247
0268570 7 G 1.0 8 67,2 126
1119248
0268580 12 G 1.0 10.5 115 205
1119249
0268590 18 G 1.0 12.7 173 290
1119251
0268600 25 G 1.0 14.7 240 390
1119252
0268610 34 G 1.0 17.1 326 551
1119898
0268620 2 X 1.5 6.3 28,8 68
1119020
0268630 3 G 1.5 6.7 43,2 84
1119899
0268640 3 X 1.5 6.7 43,2 84
1119879
0268650 4 G 1.5 7.2 57,6 104
1119900
0268660 4 X 1.5 7.2 57,6 104
1119880
0268670 5 G 1.5 8.1 72 128
1119911
0268680 5 X 1.5 8.1 72 128
1119881
0268690 7 G 1.5 8.9 101 166
1119913
0268700 7 X 1.5 8.9 101 166
1119882
0268710 12 G 1.5 12 173 279
1119883
0268720 18 G 1.5 14.4 259 407
1119884
0268730 25 G 1.5 16.9 360 560
1119914
0268740 2 X 2.5 7.5 48 100
1119885
0268750 3 G 2.5 8.1 72 132
1119886
0268760 4 G 2.5 8.9 96 163
1119887
0268770 5 G 2.5 10 120 200
1119888
0268780 7 G 2.5 11.1 168 267
1119889
0268790 12 G 2.5 14.8 288 444
1119890
0268800 18 G 2.5 17.8 432 648
1119891
0268810 25 G 2.5 20.8 600 890
1119915
0268820 3 G 4.0 9.9 115,2 201
1119916
0268830 4 G 4.0 10.8 154 249
1119917
0268840 5 G 4.0 12.1 192 315
1119918
0268850 4 G 6.0 13 230 365
1119919
0268860 5 G 6.0 14.5 288 447
1119920
0268870 4 G 10.0 16.2 384 590
1119921
0268880 5 G 10.0 18.1 480 722
1119922
0268890 4 G 16.0 18.8 614 1087
1119923
0268900 5 G 16.0 21.2 768 1370
Leveranstid 1-3 dagar.
Leveranstid 6-8 dagar.
Längre leveranstid. Kontakta kundservice för att beräkna din leveranstid: Sverige 0155-777 80, Danmark 4395 0000.

Fördelar

  • Lämplig för utomhusapplikationer
  • Brett urval av standardiserade längder och anpassade längder

Användningsområden

  • För fast installation samt sporadiska rörelser, ej upprepade rörelser utan dragbelastning
  • Torra eller fuktiga utrymmen utsatta för medelstora mekaniska laster
  • Lämplig för applikationer med vridning, exempelvis för loopslingan i vindturbiner (WTG)
  • I släpkedjor med åklängder upp till 5 m och 0,2 … 1 miljon böjningscykler, för följande dimensioner: 0,5 till 2,5 mm² och 2 till 7 ledare
  • Lämplig för utomhusapplikationer

Produktegenskaper

  • Brandspridningsklass enligt IEC 60332-1-2
  • Good chemical resistance, see catalogue appendix T1
  • Oljeresistent enligt DIN EN 50290-2-22 (TM54)
  • UV-beständig och väderresistent enligt ISO 4892-2

Standarder/Godkännanden

  • VDE-registreringsnummer 7030 för följande mått: Upp till 2,5 mm²: 2-65 ledare,från 4 mm²: 2-7 ledare,från 25 mm²: 2-5 ledare

Design

  • Fintrådiga ledare av blank koppartråd
  • Ledarisolering av PVC LAPP P8/1
  • Ledare tvinnade i lager
  • Yttermantel av PVC, svart (RAL 9005)

Klassificering ETIM 5

  • ETIM 5.0 Class-ID: EC000104
  • ETIM 5.0-klassificering: Kontrollkabel

Klassificering ETIM 6

  • ETIM 6.0 Class-ID: EC000104
  • ETIM 6.0 Class-beskrivning: Styrledning

Ledaridentifikation

  • Black with white numbers acc. to VDE 0293-334

Ledaruppbyggnad

  • Fintrådiga ledare enligt DIN EN 60228 (VDE 0295) klass 5/IEC 60228 klass 5

Torsion

  • TW-0 och TW-1, se katalogen, bilaga T0

Minsta böjningsradie

  • Sporadiska rörelser: 10 x yttre diameter (YD) i strömkedjor: 15 x YD
  • Fast: 4 x kabeldiametern

Märkspänning

  • U0/U: 300/500 V

Provspänning

  • 4000 V

Skyddsledare

  • G = med gröngul skyddsledare
  • X = utan skyddsledare

Temperaturområde

  • Sporadisk böjning: -15°C till +70°C
    I släpkedjor: -5°C till +70°C
  • Fast: -40°C till +80°C

  • Om inget annat anges är visade produktvärden nominella värden. Detaljerade värden (t.ex. toleranser) finns tillgängliga vid förfrågan.
  • Förpackningsstorlek: spole ≤ 30 kg eller ≤ 250 m, annars trumma
  • Ange önskad förpackningstyp (t.ex. 1 x 500 trumma eller 5 x 100 m spolar).
  • Fotografierna och ritningar/grafik är inte i skala och motsvarar inte detaljerade bilder av respektive produkt.
