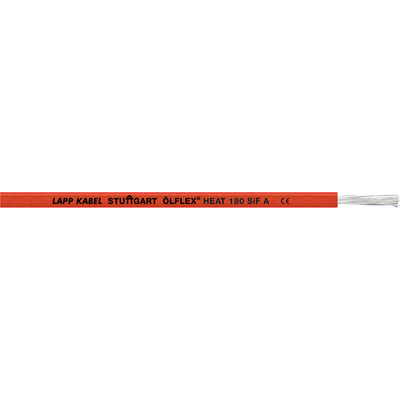

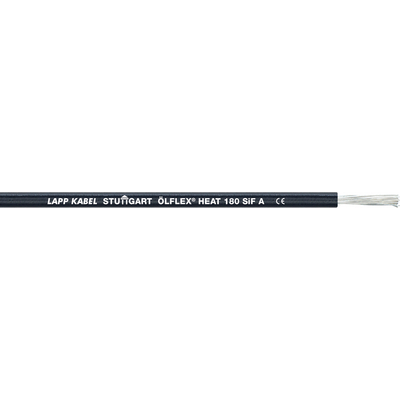

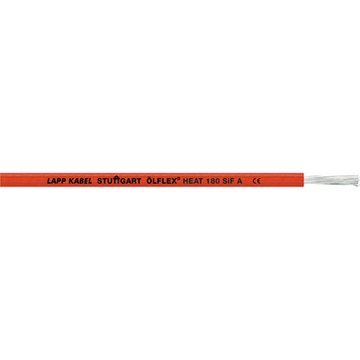

ÖLFLEX® HEAT 180 SiF A

UL-AWM godkänd silikonkabel med utökat temperaturområde

ÖLFLEX® HEAT 180 SiF A - silikonledarledning för användning med förhöjda temperaturkrav upp till +180 °C, UL AWM stil 3644

  • A för Advanced
    här: Certifiering för USA och Kanada
  • UL AWM Style 3644 (150°C/1000 V)
  • CPR: Val av artikelnummer på lapp.se > service > CPR

Halogenfri Köldbeständig Temperaturbeständig

CE RU C_RU

Art nr Ledararea (mm²) Yttre diameter (mm) Ledarfärg Kopparindex (kg/km) Vikt (kg/km) Enhet Pris
ÖLFLEX® HEAT 180 SiF A
1249500
0.25 2.25 Grön/gul 2,4 6,8
1249520
0.25 2.25 svart 2,4 6,8
1249540
0.25 2.25 blå 2,4 6,8
1249560
0.25 2.25 brun 2,4 6,8
1249580
0.25 2.25 röd 2,4 6,8
1249600
0.25 2.25 vit 2,4 6,8
1249620
0.25 2.25 grå 2,4 6,8
1249640
0.25 2.25 lila 2,4 6,8
1249660
0.25 2.25 mörkblå 2,4 6,8
1249680
0.25 2.25 orange 2,4 6,8
1249700
0.25 2.25 gul 2,4 6,8
1249720
0.25 2.25 grön 2,4 6,8
1249502
0.5 2.45 Grön/gul 4,8 10,9
1249522
0.5 2.45 svart 4,8 10,9
1249542
0.5 2.45 blå 4,8 10,9
1249562
0.5 2.45 brun 4,8 10,9
1249582
0.5 2.45 röd 4,8 10,9
1249602
0.5 2.45 vit 4,8 10,9
1249622
0.5 2.45 grå 4,8 10,9
1249642
0.5 2.45 lila 4,8 10,9
1249662
0.5 2.45 mörkblå 4,8 10,9
1249682
0.5 2.45 orange 4,8 10,9
1249702
0.5 2.45 gul 4,8 10,9
1249722
0.5 2.45 grön 4,8 10,9
1249503
0.75 2.75 Grön/gul 7,2 14
1249523
0.75 2.75 svart 7,2 14
1249543
0.75 2.75 blå 7,2 14
1249563
0.75 2.75 brun 7,2 14
1249583
0.75 2.75 röd 7,2 14
1249603
0.75 2.75 vit 7,2 14
1249623
0.75 2.75 grå 7,2 14
1249643
0.75 2.75 lila 7,2 14
1249663
0.75 2.75 mörkblå 7,2 14
1249683
0.75 2.75 orange 7,2 14
1249703
0.75 2.75 gul 7,2 14
1249723
0.75 2.75 grön 7,2 14
1249504
1.0 2.85 Grön/gul 9,6 17,2
1249524
1.0 2.85 svart 9,6 17,2
1249544
1.0 2.85 blå 9,6 17,2
1249564
1.0 2.85 brun 9,6 17,2
1249584
1.0 2.85 röd 9,6 17,2
1249604
1.0 2.85 vit 9,6 17,2
1249624
1.0 2.85 grå 9,6 17,2
1249644
1.0 2.85 lila 9,6 17,2
1249664
1.0 2.85 mörkblå 9,6 17,2
1249684
1.0 2.85 orange 9,6 17,2
1249704
1.0 2.85 gul 9,6 17,2
1249724
1.0 2.85 grön 9,6 17,2
1249505
1.5 3.15 Grön/gul 14,4 22,2
1249525
1.5 3.15 svart 14,4 22,2
1249545
1.5 3.15 blå 14,4 22,2
1249565
1.5 3.15 brun 14,4 22,2
1249585
1.5 3.15 röd 14,4 22,2
1249605
1.5 3.15 vit 14,4 22,2
1249625
1.5 3.15 grå 14,4 22,2
1249645
1.5 3.15 lila 14,4 22,2
1249665
1.5 3.15 mörkblå 14,4 22,2
1249685
1.5 3.15 orange 14,4 22,2
1249705
1.5 3.15 gul 14,4 22,2
1249725
1.5 3.15 grön 14,4 22,2
1249506
2.5 3.55 Grön/gul 24 33,1
1249526
2.5 3.55 svart 24 33,1
1249546
2.5 3.55 blå 24 33,1
1249566
2.5 3.55 brun 24 33,1
1249586
2.5 3.55 röd 24 33,1
1249606
2.5 3.55 vit 24 33,1
1249626
2.5 3.55 grå 24 33,1
1249646
2.5 3.55 lila 24 33,1
1249666
2.5 3.55 mörkblå 24 33,1
1249686
2.5 3.55 orange 24 33,1
1249706
2.5 3.55 gul 24 33,1
1249726
2.5 3.55 grön 24 33,1
1249507
4.0 4.15 Grön/gul 38 49,5
1249527
4.0 4.15 svart 38 49,5
1249547
4.0 4.15 blå 38 49,5
1249567
4.0 4.15 brun 38 49,5
1249587
4.0 4.15 röd 38 49,5
1249607
4.0 4.15 vit 38 49,5
1249627
4.0 4.15 grå 38 49,5
1249508
6.0 5.5 Grön/gul 58 78,3
1249528
6.0 5.5 svart 58 78,3
1249548
6.0 5.5 blå 58 78,3
1249568
6.0 5.5 brun 58 78,3
1249588
6.0 5.5 röd 58 78,3
1249608
6.0 5.5 vit 58 78,3
1249628
6.0 5.5 grå 58 78,3
1249509
10.0 7.65 Grön/gul 96 132,7
1249529
10.0 7.65 svart 96 132,7
1249549
10.0 7.65 blå 96 132,7
1249569
10.0 7.65 brun 96 132,7
1249589
10.0 7.65 röd 96 132,7
1249609
10.0 7.65 vit 96 132,7
1249510
16.0 8.45 Grön/gul 154 192
1249530
16.0 8.45 svart 154 192
1249550
16.0 8.45 blå 154 192
1249570
16.0 8.45 brun 154 192
1249590
16.0 8.45 röd 154 192
1249610
16.0 8.45 vit 154 192
1249511
25.0 9.85 Grön/gul 240 288,9
1249531
25.0 9.85 svart 240 288,9
1249551
25.0 9.85 blå 240 288,9
1249591
25.0 9.85 röd 240 288,9
1249611
25.0 9.85 vit 240 288,9
1249532
35.0 10.95 svart 336 386
1249592
35.0 10.95 röd 336 386
1249533
50.0 13.5 svart 480 557,6
1249593
50.0 13.5 röd 480 557,6
1249534
70.0 15.5 svart 672,2 775,2
1249535
95.0 17.5 svart 912 1 004,4
Leveranstid 1-3 dagar.
Leveranstid 6-8 dagar.
Längre leveranstid. Kontakta kundservice för att beräkna din leveranstid: Sverige 0155-777 80, Danmark 4395 0000.

Fördelar

  • Certifierad för USA och Kanada för exportorienterade maskin-, anläggnings- och apparatbyggare
  • Har isolerande egenskaper efter förbränning tack vare kvarvarande SiO2-aska på ledaren

Användningsområden

  • Miljöer med höga omgivningstemperaturer där vanliga ledarisoleringsmaterial blir spröda efter en kort tid
  • Typiska användningsområden
    - Tillverkning av apparatskåp
    - Apparat- och tillämpningsteknik
    - Elmotortillverkning
    - Tillverkning av bastu/solarium
    - Termo- och värmeelement
    - Ljusteknik
    - Ventilationsteknik
    - Luftkonditioneringsteknik
    - Ugnskonstruktion
    - Plastbearbetning
    - Tillverkning av generatorer och transformatorer

Produktegenskaper

  • Brandegenskaper:
    - Brandspridning (IEC 60332-1-2)
    - Halogenfri (IEC 60754-1)
    - Inga korrosiva gaser (IEC 60754-2)
    - Låg rökgastäthet (IEC 61034-2)
    - Låg giftighet (EN 50305)
  • Flamskydd (UL): FT2 (Horizontal flame test)
  • UV-beständig enligt ISO 4892-2, metod A, samt ozonresistent enligt EN 50396 resp. VDE 0473-396, metod B
  • Beständig mot många oljor, alkoholer, vegetabiliska- och animala fetter och kemiska ämnen

Standarder/Godkännanden

  • UL AWM Style 3644
  • UL File No. E63634
  • UL certification acc. CSA AWM standard CSA C22.2 No. 210-05: cUL AWM I A/B

Design

  • Ledare av fintrådig förtent koppartråd
  • Silikonbaserad isolering

Klassificering ETIM 5

  • ETIM 5.0 Class-ID: EC000993
  • ETIM 5.0 klassificering: Enkelledare

Klassificering ETIM 6

  • ETIM 6.0 Class-ID: EC000993
  • ETIM 6.0 Class-beskrivning: Ledarledning

Ledaruppbyggnad

  • Fintrådiga ledare enligt VDE 0295 klass 5/IEC 60228 klass 5 från 0,5 mm²

Minsta böjningsradie

  • Fast: 6 x kabeldiametern En böjning vid änden av ledaren: 3 x kabeldiametern

Märkspänning

  • UL: 1000 V
  • IEC: U0/U 600/1000 V

Provspänning

  • 3000 V

Temperaturområde

  • IEC: -50°C upp till +180°C
    UL (AWM): upp till +150°C
  • (tillräcklig ventilation krävs)

  • Om inget annat anges är visade produktvärden nominella värden. Detaljerade värden (t.ex. toleranser) finns tillgängliga vid förfrågan.
  • Se våra standardlängder på: www.lappkabel.de/en/cable-standardlengths
  • Förpackningsstorlek: spole ≤ 30 kg eller ≤ 250 m, annars trumma
  • Ange önskad förpackningstyp (t.ex. 1 x 500 trumma eller 5 x 100 m spolar).
  • Fotografierna och ritningar/grafik är inte i skala och motsvarar inte detaljerade bilder av respektive produkt.
  • Priser som visas i artikeltabeller innan du loggar in är bruttopriser. Exklusive koppartillägg för kabel. Ditt nettospris visas först efter inloggning i Kassan.
    Detaljerad information om det totala priset inkl. fraktkostnad samt eventuella tillägg och avgifter visas först i Kassan i steget Prisinformation.
  • Area 0.25 - 4 mm² endast tillgängliga i 100 m kartonger
  • Andra färger är tillgängliga vid förfrågan
