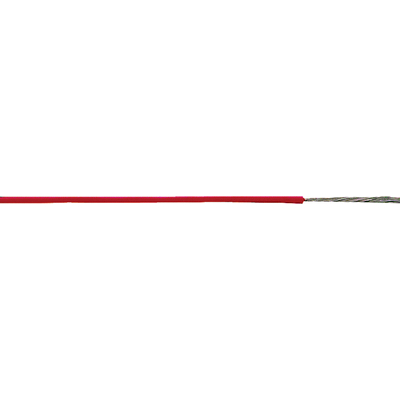

ÖLFLEX® HEAT 180 SiF

Mångsidiga enkelledare med utökat temperaturområde

ÖLFLEX® HEAT 180 SiF - fintrådig silikon enkel kärna för användning i maskiner, anläggningskonstruktion och verktygsbygge för temperaturer upp till +180°C

  • Flexibel ledare av fintrådig koppar
  • CPR: Val av artikelnummer på lapp.se > service > CPR

Temperaturbeständig Halogenfri Köldbeständig

CE EAC Fire

Art nr Ledararea (mm²) Ytterdiameter (mm) Ledarfärg Kopparindex (kg/km) Vikt (kg/km) Enhet Pris
ÖLFLEX® HEAT 180 SiF
0047000
0.25 1.9 grön/gul 2,4 5,4
0047001
0.25 1.9 svart 2,4 5,4
0047002
0.25 1.9 blå 2,4 5,4
0047003
0.25 1.9 brun 2,4 5,4
0047005
0.25 1.9 gul 2,4 5,4
0047006
0.25 1.9 grön 2,4 5,4
0047007
0.25 1.9 lila 2,4 5,4
0047008
0.25 1.9 rosa 2,4 5,4
0047009
0.25 1.9 orange 2,4 5,4
0047104
0.25 1.9 röd 2,4 5,4
0047105
0.25 1.9 vit 2,4 5,4
0047106
0.25 1.9 grå 2,4 5,4
0048000
0.5 2.1 grön/gul 4,8 9
0048001
0.5 2.1 svart 4,8 9
0048002
0.5 2.1 blå 4,8 9
0048003
0.5 2.1 brun 4,8 9
0048005
0.5 2.1 gul 4,8 9
0048006
0.5 2.1 grön 4,8 9
0048007
0.5 2.1 lila 4,8 9
0048008
0.5 2.1 rosa 4,8 9
0048009
0.5 2.1 orange 4,8 9
0048104
0.5 2.1 röd 4,8 9
0048105
0.5 2.1 vit 4,8 9
0048106
0.5 2.1 grå 4,8 9
0049000
0.75 2.4 grön/gul 7,2 12
0049001
0.75 2.4 svart 7,2 12
0049002
0.75 2.4 blå 7,2 12
0049003
0.75 2.4 brun 7,2 12
0049005
0.75 2.4 gul 7,2 12
0049006
0.75 2.4 grön 7,2 12
0049007
0.75 2.4 lila 7,2 12
0049008
0.75 2.4 rosa 7,2 12
0049009
0.75 2.4 orange 7,2 12
0049104
0.75 2.4 röd 7,2 12
0049105
0.75 2.4 vit 7,2 12
0049106
0.75 2.4 grå 7,2 12
0050000
1.0 2.5 grön/gul 9,6 15
0050001
1.0 2.5 svart 9,6 15
0050002
1.0 2.5 blå 9,6 15
0050003
1.0 2.5 brun 9,6 15
0050005
1.0 2.5 gul 9,6 15
0050006
1.0 2.5 grön 9,6 15
0050007
1.0 2.5 lila 9,6 15
0050008
1.0 2.5 rosa 9,6 15
0050009
1.0 2.5 orange 9,6 15
0050104
1.0 2.5 röd 9,6 15
0050105
1.0 2.5 vit 9,6 15
0050106
1.0 2.5 grå 9,6 15
0051000
1.5 2.8 grön/gul 14,4 20
0051001
1.5 2.8 svart 14,4 20
0051002
1.5 2.8 blå 14,4 20
0051003
1.5 2.8 brun 14,4 20
0051005
1.5 2.8 gul 14,4 20
0051006
1.5 2.8 grön 14,4 20
0051007
1.5 2.8 lila 14,4 20
0051008
1.5 2.8 rosa 14,4 20
0051009
1.5 2.8 orange 14,4 20
0051104
1.5 2.8 röd 14,4 20
0051105
1.5 2.8 vit 14,4 20
0051106
1.5 2.8 grå 14,4 20
0052000
2.5 3.4 grön/gul 24 32
0052001
2.5 3.4 svart 24 32
0052002
2.5 3.4 blå 24 32
0052003
2.5 3.4 brun 24 32
0052005
2.5 3.4 gul 24 32
0052006
2.5 3.4 grön 24 32
0052007
2.5 3.4 lila 24 32
0052104
2.5 3.4 röd 24 32
0052105
2.5 3.4 vit 24 32
0052106
2.5 3.4 grå 24 32
0053000
4.0 4.2 grön/gul 38 50
0053001
4.0 4.2 svart 38 50
0053002
4.0 4.2 blå 38 50
0053003
4.0 4.2 brun 38 50
0053005
4.0 4.2 gul 38 50
0053006
4.0 4.2 grön 38 50
0053009
4.0 4.2 orange 38 50
0053104
4.0 4.2 röd 38 50
0053105
4.0 4.2 vit 38 50
0053106
4.0 4.2 grå 38 50
0054000
6.0 5 grön/gul 58 73
0054001
6.0 5 svart 58 73
0054002
6.0 5 blå 58 73
0054003
6.0 5 brun 58 73
0054005
6.0 5 gul 58 73
0054006
6.0 5 grön 58 73
0054104
6.0 5 röd 58 73
0054105
6.0 5 vit 58 73
0054106
6.0 5 grå 58 73
0055000
10.0 6.6 grön/gul 96 118
0055001
10.0 6.6 svart 96 118
0055002
10.0 6.6 blå 96 118
0055003
10.0 6.6 brun 96 118
0055009
10.0 6.6 orange 96 118
0055104
10.0 6.6 röd 96 118
0055106
10.0 6.6 grå 96 118
0056000
16.0 7.4 grön/gul 154 177
0056001
16.0 7.4 svart 154 177
0056002
16.0 7.4 blå 154 177
0056104
16.0 7.4 röd 154 177
0056105
16.0 7.4 vit 154 177
0056106
16.0 7.4 grå 154 177
0057000
25.0 9.2 grön/gul 240 277
0057001
25.0 9.2 svart 240 277
0057002
25.0 9.2 blå 240 277
0057104
25.0 9.2 röd 240 277
0057106
25.0 9.2 grå 240 277
0058000
35.0 10.3 grön/gul 336 374
0058001
35.0 10.3 svart 336 374
0058104
35.0 10.3 röd 336 374
0059000
50.0 12.2 grön/gul 480 530
0059001
50.0 12.2 svart 480 530
0059104
50.0 12.2 röd 480 530
0060001
70.0 14.2 svart 672 724
0060002
70.0 14.2 blå 672 724
0061000
95.0 16.6 grön/gul 912 982
0061001
95.0 16.6 svart 912 982
0061105
95.0 16.6 vit 912 982
0062000
120.0 18 grön/gul 1152 1219
0062001
120.0 18 svart 1152 1219
0063001
150.0 20 svart 1440 1524
0064001
185.0 22.5 svart 1776 1915
0065001 240.0 26.7 svart 2304 2565
Leveranstid 1-3 dagar.
Leveranstid 6-8 dagar.
Längre leveranstid. Kontakta kundservice för att beräkna din leveranstid: Sverige 0155-777 80, Danmark 4395 0000.

Fördelar

  • Har isolerande egenskaper efter förbränning tack vare kvarvarande SiO2-aska på ledaren

Användningsområden

  • Miljöer med höga omgivningstemperaturer där vanliga ledarisoleringsmaterial blir spröda efter en kort tid
  • Typiska användningsområden
    - Tillverkning av apparatskåp
    - Apparat- och tillämpningsteknik
    - Elmotortillverkning
    - Tillverkning av bastu/solarium
    - Termo- och värmeelement
    - Ljusteknik
    - Ventilationsteknik
    - Luftkonditioneringsteknik
    - Ugnskonstruktion
    - Plastbearbetning
    - Tillverkning av generatorer och transformatorer

Produktegenskaper

  • Halogenfri enligt IEC 60754-1
    (mängd halogen syra i gasform)
    Förbränningsgasernas korrosivitet enligt IEC 60754-2 (grad av syra)
  • Brandspridningsklass enligt IEC 60332-1-2
  • Beständig mot många oljor, alkoholer, vegetabiliska- och animala fetter och kemiska ämnen
  • Tillräcklig ventilation måste säkerställas, eftersom de mekaniska egenskaperna hos silikonkablar minskar från + 100 ° C i frånvaro av luft

Design

  • Ledare av fintrådig förtent koppartråd
  • Silikonbaserad isolering

Klassificering ETIM 5

  • ETIM 5.0 Class-ID: EC000993
  • ETIM 5.0 klassificering: Enkelledare

Klassificering ETIM 6

  • ETIM 6.0 Class-ID: EC000993
  • ETIM 6.0 Class-beskrivning: Ledarledning

Ledaruppbyggnad

  • Fintrådiga ledare enligt VDE 0295 klass 5/IEC 60228 klass 5 från 0,5 mm²

Minsta böjningsradie

  • Fast: 6 x kabeldiametern En böjning vid änden av ledaren: 3 x kabeldiametern

Märkspänning

  • U0/U: 300/500 V

Provspänning

  • 2000 V

Temperaturområde

  • -50°C till +180°C
    (god ventilation krävs)
  • Kortvarigt +200°C

  • Om inget annat anges är visade produktvärden nominella värden. Detaljerade värden (t.ex. toleranser) finns tillgängliga vid förfrågan.
  • Se våra standardlängder på: www.lappkabel.de/en/cable-standardlengths
  • Förpackningsstorlek: spole ≤ 30 kg eller ≤ 250 m, annars trumma
  • Ange önskad förpackningstyp (t.ex. 1 x 500 trumma eller 5 x 100 m spolar).
  • Även tillgängliga på stora spolar och på engångstrummor.
  • Fotografierna och ritningar/grafik är inte i skala och motsvarar inte detaljerade bilder av respektive produkt.
  • Priser som visas i artikeltabeller innan du loggar in är bruttopriser. Exklusive koppartillägg för kabel. Ditt nettospris visas först efter inloggning i Kassan.
    Detaljerad information om det totala priset inkl. fraktkostnad samt eventuella tillägg och avgifter visas först i Kassan i steget Prisinformation.
  • Andra färger är tillgängliga vid förfrågan
