SKINTOP® MS-M

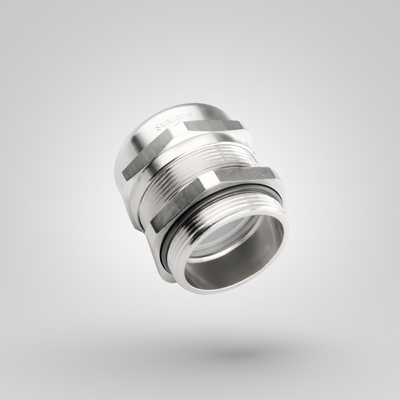

SKINTOP® MS-M, robust förskruvning i förnicklad mässing för kablar upp till Ø 98 mm , mekaniskt hållbar och med bra kemikalieressistens.

  • Även tillgänglig i blyfri version - dessa har ändelsen "LF" i slutet av respektive artikelnummer
  • SKINTOP® MS-M storlekar 75 x 1,5 till 110 x 2 med innovativ dubbel lamellpackning för enklare montering av kablar med stora diametrar.
  • Med IP69-godkännande! Godkänd funktionssäkerhet även vid anspråksfull rengöring av maskiner och anläggningar med högtryckstvätt och varmt vatten!

God kemisk resistens Korrosionsbeständig Mekanisk resistens Optimal dragavlastning Syraresistent Temperaturbeständig Variation av godkännanden och certifikat

CE CULUS VDE cRUus DNV

Art nr E-nummer Benämning/storlek Ø F mm Nyckelvidd (mm) Total längd, C mm Gängans längd, D (mm) Antal / förp. Enhet Pris
SKINTOP® MS-M
53112000
1476740 M 12 x 1,5 3.5 - 7.0 16 26.5 6,5 100
53112010
1476741 M 16 x 1,5 4.5 - 10.0 20 33.0 7 100
53112020
1476742 M 20 x 1,5 7 - 13.0 24 37.0 8 50
53112030
1476743 M 25 x 1,5 9 - 17.0 29 38.5 8 25
53112040
1476744 M 32 x 1,5 11 - 21.0 36 45.5 9 25
53112050
1476745 M 40 x 1,5 19 - 28.0 45 48.0 9 10
53112083
- M 40 x 1,5 PLUS 27 - 35.0 54 55.5 15 5
53112060
1476746 M 50 x 1,5 27 - 35.0 54 55.5 10 5
53112070
1476747 M 63 x 1,5 34 - 45.0 67 67.0 15 5
53112080
- M 63 x 1,5 plus 44 - 55.0 75 65.5 15 5
53112510
- M 75 x 1,5 58 - 68.0 95 105.0 15 1
53112512
- M 90 x 2 66 - 78.0 115 135.5 20 1
53112514
- M 110 x 2 86 - 98.0 135 154.0 25 1
SKINTOP® MS-M - Utförande i blyfri mässing
53112000LF
1478535 M 12 x 1,5 3.5 - 7.0 16 26.5 6,5 100
53112010LF
1478536 M 16 x 1,5 4.5 - 10.0 20 33.0 7 100
53112020LF
1478537 M 20 x 1,5 7 - 13.0 24 37.0 8 50
53112030LF
1478538 M 25 x 1,5 9 - 17.0 29 38.5 8 25
53112040LF
1478539 M 32 x 1,5 11 - 21.0 36 45.5 9 25
53112050LF
1478540 M 40 x 1,5 19 - 28.0 45 48.0 9 10
53112060LF
1478541 M 50 x 1,5 27 - 35.0 54 55.5 10 5
53112070LF
1478542 M 63 x 1,5 34 - 45.0 67 67.0 15 5
Leveranstid 1-3 dagar.
Leveranstid 6-8 dagar.
Längre leveranstid. Kontakta kundservice för att beräkna din leveranstid: Sverige 0155-777 80, Danmark 4395 0000.

Fördelar

  • Maximal pålitlighet
  • Optimal dragavlastning
  • Brett, variabelt klämområde

Användningsområden

  • Inom områden där mekanisk och kemisk stabilitet är kritiskt
  • Kemisk industri
  • Mät- och styrteknik
  • Maskin- och maskinutrustningstillverkning
  • Anläggningsteknik

Standarder/Godkännanden

  • UL File Nr. E79903

Design

  • Metrisk anslutningsgänga enligt DIN EN 60423
  • Grund för tekniska uppgifter DIN IEC 62444

Klassificering ETIM 5

  • ETIM 5.0 Class-ID: EC000441
  • ETIM 5.0 Class-beskrivning: Kabelförskruvning

Klassificering ETIM 6

  • ETIM 6.0 Class-ID: EC000441
  • ETIM 6.0 Class-beskrivning: Kabelförskruvning

Observera

  • Monteringsmått och
    åtdragningsmoment
    se T21

Material

  • Material: Förnicklad mässing Insats: Polyamid Tätning: CR O-ring: NBR

Skyddsklass

  • IP 68 - 10 bar
    IP 69 (M12 - M63)
    NEMA Type 1, 4x, 6, 12

Temperaturområde

  • Dynamic: -25°C up to +100°C
  • Statisk: -40 till +100 °C

  • Fotografierna och ritningar/grafik är inte i skala och motsvarar inte detaljerade bilder av respektive produkt.
