SKINTOP® MS-SC

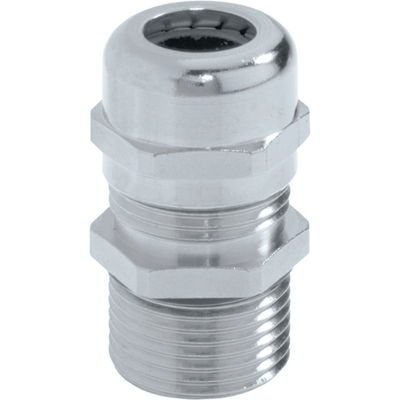

SKINTOP® MS-SC, brass cable gland with low-resistance screen contact and highly conductive, flexible EMC contact, easy to assemble

Optimal dragavlastning Robust Störningssignaler Temperaturbeständig Variation av godkännanden och certifikat

CE

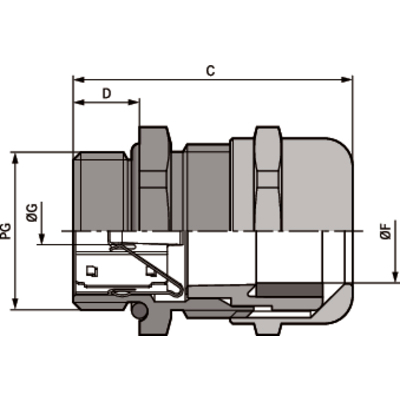

Art nr E-nummer Benämning/storlek Kabeldiameter Ø (mm) Minsta Ø över flätan (mm) Nyckelvidd (mm) Total längd, C (mm) Gängans längd, D (mm) Antal / förp. Enhet Pris
SKINTOP® MS-SC
53112210
1460655 PG 9 3.0 - 8.0 4 17 29.0 6 50
53112220
1460656 PG 11 4.0 - 10.0 4 20 32.0 6 50
53112230
1460657 PG 13,5 5.0 - 12.0 4 22 34.0 6,5 25
53112240
1460658 PG 16 8.0 - 14.0 6 24 35.0 6,5 25
53112250
1460659 PG 21 11.0 - 18.0 8 30 40.0 7 25
53112260
1460660 PG 29 16.0 - 25.0 13 40 48.0 8 10
53112270
1460668 PG 36 19.0 - 32.0 16 50 62.0 15 5
SKINTOP® MS-SC XL
53112310
1460670 PG 9 3.0 - 8.0 4 17 35.0 12 50
53112320
- PG 11 4.0 - 10.0 4 20 38.0 12 50
53112330
- PG 13,5 5.0 - 12.0 4 22 39.5 12 25
53112340
- PG 16 8.0 - 14.0 6 24 40.5 12 25
53112350
- PG 21 11.0 - 18.0 8 30 45.0 12 25
53112360
- PG 29 16.0 - 25.0 13 40 52.0 15 10
Leveranstid 1-3 dagar.
Leveranstid 6-8 dagar.
Längre leveranstid. Kontakta kundservice för att beräkna din leveranstid: Sverige 0155-777 80, Danmark 4395 0000.

Fördelar

  • Skärmkontakt med lågt motstånd, optimalt EMC-skydd

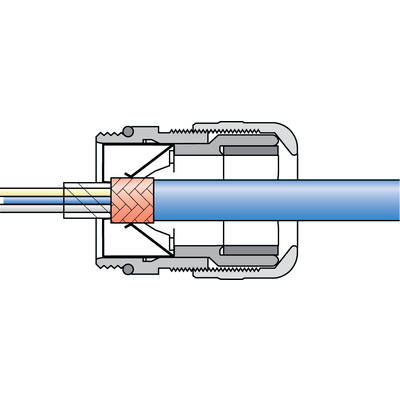

  • Lämplig för kablar med och utan inre mantel

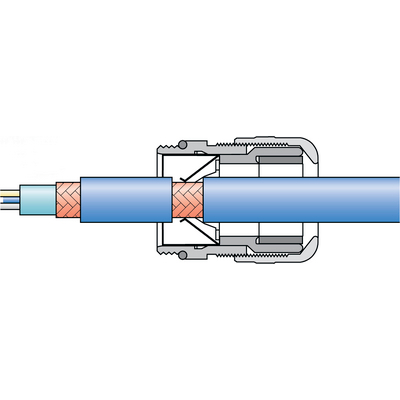

  • Även lämplig för att fortsätta kabelskärmen till en annan anslutning
  • Flexibel EMC-kontaktfjäder med hög konduktivitet för enkel installation av olika skärmdiametrar
  • Få installationsmoment, enkel att montera

Användningsområden

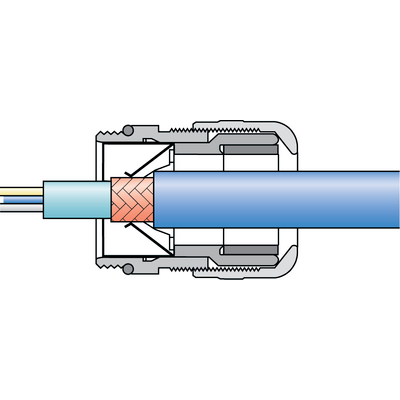

  • För EMC-kompatibel jordning av Cu-skärmväv
  • Telekommunikation
  • Industrimaskiner och fabriksteknik
  • Mät- och styrteknik
  • Automation

Design

  • PG-anslutningsgänga enligt DIN 40430

Övrigt

  • EMC-kontramutter, SKINDICHT® SM bör användas för att säkra optimal kontakt med målade, eloxerade eller pulverbelagda hus

Klassificering ETIM 5

  • ETIM 5.0 Class-ID: EC000441
  • ETIM 5.0 Class-beskrivning: Kabelförskruvning

Klassificering ETIM 6

  • ETIM 6.0 Class-ID: EC000441
  • ETIM 6.0 Class-beskrivning: Kabelförskruvning

Observera

  • Monteringsmått och
    åtdragningsmoment
    se T21

Material

  • Material: Förnicklad mässing Insats: Polyamid Tätning: CR O-ring: NBR

Skyddsklass

  • IP 68 - 5 bar

Temperaturområde

  • Dynamisk: -25 till +100 °C
  • Statisk: -40 till +100 °C
