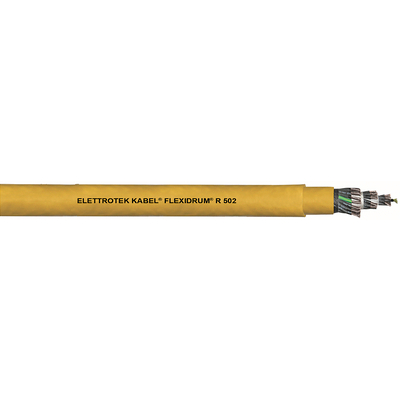

FLEXIDRUM R 502

Gruvkabel för extrema applikationer

Kabel för extrema miljöer, halogenfri, UV-beständig med hög draghållfasthet. För på- och avrullning från vinda. Se teknisk data, beställ på vår webshop.

  • För gruvor och tunnlar. Finns i areor från 3 x 25 mm2 upp till 3 x 240 mm2
  • Designad för att strömförsörja olika typer av eldrivna fordon och andra mobila utrustningar, speciellt inom gruvnäringen
  • Halogenfri och med mycket slitstark polyuretanmantel, god beständighet mot oljor och kemikalier

Lämplig för användning utomhusGod kemisk resistensFlamhämmandeHalogenfriMekanisk resistensOptimal dragavlastningSläpkedjaUV-beständig

CE

Art nr Antal ledare och mm² per ledareYttre diameter (mm)Kopparindex (kg/km)Vikt (kg/km)Enhet

Pris

830799013X25+3G16/3+2X1.525,69021390
830799023X35+3G16/3+2X1.52811901740
830799033X50+3G25/3+2X1.532,417082430
830799043X70+3G35/3+2X1.536,223813260
830799053X95+3G50/3+2X2.540,732454060
830799063X120+3G70/3+2X2.545,541765310
830799073X150+3G70/3+2X2.550,750406410
830799083X185+3G95/3+2X2.554,862877830
830799093X240+3G120/3+2X2.561,681129930
FLEXIDRUM R 502 AT
830799153X50+3G25/3 AT32,316802320
830799163X70+3G35/3 AT36,123523180
830799173X95+3G50/3 AT4132164020
830799183X120+3G70/3 AT45,841285370
830799193X150+3G70/3 AT5149926440
830799203X185+3G95/3 AT54,662407780
830799213X240+3G120/3 AT66,3783010800
Leveranstid 1-3 dagar.
Leveranstid 6-8 dagar.
Längre leveranstid. Kontakta kundservice för att beräkna din leveranstid: Sverige 0155-777 80, Danmark 4395 0000.

Fördelar

  • Halogenfri
  • UV-beständig
  • Hög draghållfasthet
  • Symmetrisk design reducerar ytterdiametern och vikten

Användningsområden

  • För matning av fordon och utrustningar
  • För på- och avrullning från vinda
  • Även i släpkedjor
  • AT= Anti-Twist (AT) - förhindrar korkskruvseffekt
  • Med signal-/pilotledare (ej AT - endast mot förfrågan)

Produktegenskaper

  • Branspridningsklass enligt IEC 60332-1-2
  • Halogenfri enligt IEC 60754-1
  • Oljebeständig enligt VDE 0473 del 811-2-1 samt IEC EN 60811-2-1

Design/Utförande

  • Ledare av förtent fintrådig koppar
  • Ledarisolering: GAALTHERM®530
  • Centralt placerad filler av textil
  • Ledare tvinnade i lager runt fillern
  • Innermantel av gul PUR
  • Variant med antitwist (AT) har en fläta av textil
  • Yttermantel av gul PUR

Ledaridentifikation

  • Färgkod enligt HD 308 S2, VDE 0293-308

Märkspänning Uo/U

  • Uo/U : 600/1000 V

Ledaruppbyggnad

  • Fintrådiga ledare enligt VDE 0295 klass 5/IEC 60228 klass 5

Minsta böjningsradie

  • Rörlig: Vinda: 5 x kabeldiametern, Släpkedja: 5 x kabeldiametern, Kabelvagnssystem/festoon: 5 x kabeldiametern. Diameter > 20 mm: 5-7,5 x kabeldiametern
  • Fast: 4 x kabeldiametern

Provspänning

  • Ledare/Ledare: 4kV
  • Ledare/Skärm: 4kV

Skyddsledare

  • G = med grön/gul skyddsledare
  • X = Utan skyddsledare

Temperaturområde

  • Flexibel: -40°C till +90°C
  • Fast: -50°C till +90°C

  • Priser som visas i artikeltabeller innan du loggar in är bruttopriser. Exklusive koppartillägg för kabel. Ditt nettopris visas först efter inloggning i Kassan.
    Detaljerad information om det totala priset inkl. fraktkostnad samt eventuella tillägg och avgifter visas först i Kassan i steget Prisinformation.
