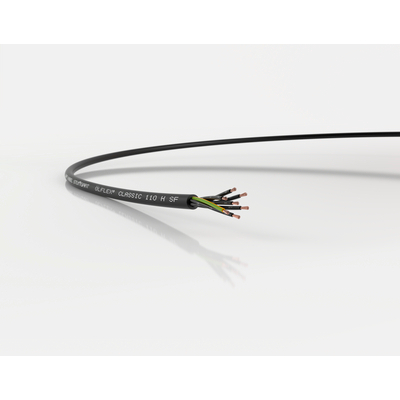

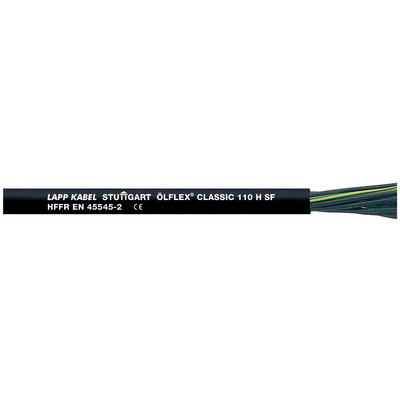

ÖLFLEX® CLASSIC 110 H SF

Halogenfri styrkabel, EN 45545-2-certifierad, oljebeständig och mycket flexibel

ÖLFLEX® CLASSIC 110 H - halogenfri styrkabel, HFFR, oljebeständig, mycket flexibel och köldbeständig till -30 °C för mångsidig användning, EN 45545-2-certifierad för järnvägstillämpning

  • EN 45545-2 HL1, HL2, HL3
  • Hög flexibilitet och oljeresistens
  • Andra storlekar vid förfrågan

Spårbundet God kemisk resistens Flamhämmande Halogenfri Köldbeständig Oljeresistent Temperaturbeständig UV-beständig

CE

Art nr Antal ledare och mm² per ledare Yttre diameter [mm] Kopparindex (kg/km) Vikt (kg/km) Enhet Pris
1002140
5 G 0.5 6.3 24 83
1002141
3 G 1.0 6.1 28,8 75
1002142
5 G 1.0 7.3 48 123
1002143
7 G 1.0 8.1 67,2 159
1002144
13 G 1.0 11.4 124,8 295
1002145
25 G 1.0 15.0 240 515
1002146
43 G 1.0 19.8 412,8 899
1002147
73 G 1.0 25.3 700,8 1402
1002148
3 G 1.5 6.8 43,2 96
1002149
5 G 1.5 8.3 72 163
1002150
7 G 1.5 9.0 100,8 208
1002151
13 G 1.5 13.0 187,2 394
1002152
25 G 1.5 17.2 360 704
1002153
43 G 1.5 22.6 619,2 1198
1002154
61 G 1.5 25.6 878,4 1637
1002155 3 G 2.5 8.3 72 147
1002156
5 G 2.5 10.1 120 255
1002157
7 G 2.5 11.2 168 333
1002158
3 G 6.0 11.7 172,8 321
1002159
5 G 6.0 14.5 288 541
1002160
7 G 6.0 16.0 403,2 712
1002161
5 G 10.0 18.4 480 915
1002162
5 G 16.0 22.3 768 1344
1002163
5 G 35.0 31.1 1680 2778
Leveranstid 1-3 dagar.
Leveranstid 6-8 dagar.
Längre leveranstid. Kontakta kundservice för att beräkna din leveranstid: Sverige 0155-777 80, Danmark 4395 0000.

Fördelar

  • Enkel användning och installation tack vare mycket flexibelt utförande
  • Brettt applikationsområde tack var sina unika produktegenskaper
  • EN 45545-2-certifierad för användning inom järnvägsområdet

Användningsområden

  • Spårbundna applikationer
  • Offentliga byggnader som flygplatser eller tågstationer
  • Anläggningsteknik
    Industrimaskiner
    Värme- och luftkonditioneringssystem
    Scenapplikationer
  • Speciellt där människor och djur samt värdefull egendom utsätts för stor brandrisk

Produktegenskaper

  • Brandspridningsklassad enligt IEC 60332-1-2 (brandspridning för en enskild kabel)
  • Brandspridningsklass enligt IEC 60332-3-24 respektive IEC 60332-3-25 (brandspridning för vertikal kabel eller bunt av flera kablar)
  • Halogenfri enligt IEC 60754-1
    (mängd halogen syra i gasform)
    Förbränningsgasernas korrosivitet enligt IEC 60754-2 (grad av syra)
  • Låg rökdensitet enligt IEC 61034-2
  • Oljeresistent enligt EN 50363-4-1 (TM5)
    och UL OIL RES I och UL OIL RES II
  • UV-beständig och väderresistent enligt ISO 4892-2
  • Ozonresistent enligt EN 50396

Standarder/Godkännanden

  • EN 45545-2 HL1, HL2, HL3
  • Enligt EN 50525-3-11
  • Enligt EN 50525-2-51

Design

  • Extra fintrådig ledare av blanka koppartrådar
  • Ledarisolering: Halogenfri
  • Ledare tvinnade i lager
  • Mantel: Halogenfri specialblandning, svart

Klassificering ETIM 5

  • ETIM 5.0 Class-ID: EC000104
  • ETIM 5.0-klassificering: Kontrollkabel

Klassificering ETIM 6

  • ETIM 6.0 Class-ID: EC000104
  • ETIM 6.0 Class-beskrivning: Styrledning

Ledaridentifikation

  • Black with white numbers acc. to VDE 0293-334

Ledaruppbyggnad

  • Extra fintrådiga ledare enligt VDE 0295 klass 6/IEC 60228 klass 6

Minsta böjningsradie

  • Sporadisk böjning: 10 x kabeldiametern
  • Fast: 4 x kabeldiametern

Märkspänning

  • U0/U: 300/500 V

Provspänning

  • 4000 V

Skyddsledare

  • G = med gröngul skyddsledare
  • X = utan skyddsledare

Temperaturområde

  • Sporadisk böjning: -30°C till +70°C
  • Fast: -40°C till +80°C

  • Om inget annat anges är visade produktvärden nominella värden. Detaljerade värden (t.ex. toleranser) finns tillgängliga vid förfrågan.
  • Se våra standardlängder på: www.lappkabel.de/en/cable-standardlengths
  • Förpackningsstorlek: spole ≤ 30 kg eller ≤ 250 m, annars trumma
  • Ange önskad förpackningstyp (t.ex. 1 x 500 trumma eller 5 x 100 m spolar).
  • Fotografierna och ritningar/grafik är inte i skala och motsvarar inte detaljerade bilder av respektive produkt.
