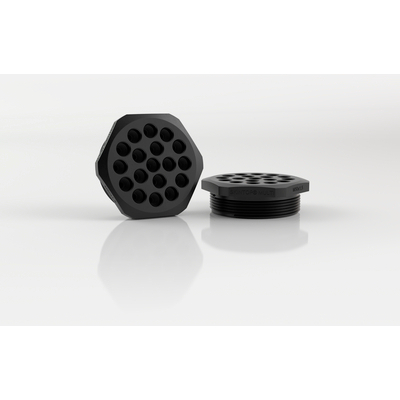

SKINTOP® MULTI-M

Multigenomföring med metrisk anslutningsgänga

Fortfarande helt tät? Den runda, skruvbara multipla införingen leder in upp till 30 kablar samtidigt i en kapsling och tätar dem med IP68-skydd. Tack vare variabelt klämområde är du helt flexibel när du väljer kabeldiameter!

Kompakt, rund multigenomföring med innovativ gel-teknologi

Kompletterande automationskomponenter från LappMaskin- och anläggningkonstruktionBrett kabelomfångHalogenfriMonteringstidOptimal dragavlastningUtrymmeskravTillförlitlighetUV-beständig

CEcRUus

Art nr Benämning/storlekMax antal kablarAntal kablar x kabel ØNyckelvidd (mm)Antal / förp.Enhet

Pris

52220140
M25x1,544 x 2-6 mm301
52220143
M25x1,531 x 6-10mm, 2 x 2-6mm301
52220146
M32x1,588 x 2-6mm361

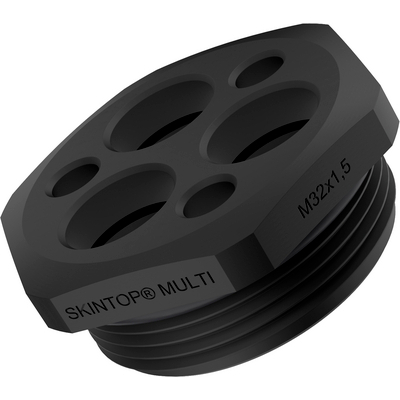

52220149
M32x1,563 x 6-10mm, 3 x 1-4mm361

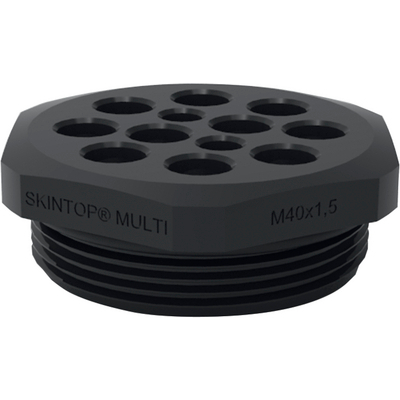

52220110
M40x1,5122 x 1-4 mm, 10 x 2-6 mm461
52220113
M40x1,565 x 6-10mm, 1 x 4-8mm461

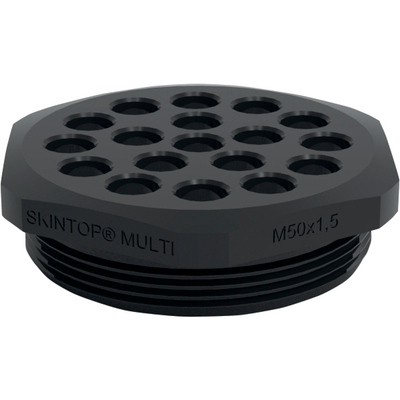

52220111
M50x1,51818 x 2-6 mm551
52220114
M50x1,588 x 6-10mm551

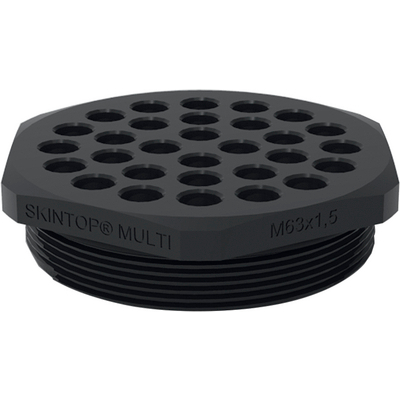

52220112
M63x1,53030 x 2-6 mm661
52220115
M63x1,51414 x 6-10mm661
Leveranstid 1-3 dagar.
Leveranstid 6-8 dagar.
Längre leveranstid. Kontakta kundservice för att beräkna din leveranstid: Sverige 0155-777 80, Danmark 4395 0000.

Fördelar

  • Multipla genomföringar av kablar möjliggör högre packningstäthet (upp till 30 kablar beroende på variant).
  • Stora klämområden, varje variabel med 4 mm, för olika kabeldiametrar.
  • Direkt kabelgenomföring utan att förborra bussningarna.
  • Flexibilitet vid val av kabeldiameter minskar mängden artiklar på lagret och ger både logistik- och kostnadsfördelar.
  • Enkel montering på kapslingen genom att skruva eller fixera med en kontramutter.

Användningsområden

  • För tätning och dragavlastning av flera icke-monterade kablar genom en kåpa.
  • Can be used in dry, humid and oily environments.
  • Lämplig för utomhusanvändning.

Produktegenskaper

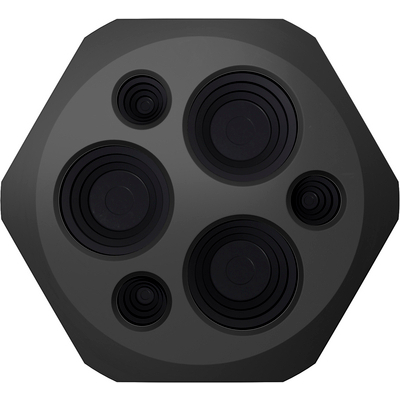

  • Oanvända genomföringar förblir säkert stängda och täta tack vare elastisk gelteknik med innovativ membranteknik.
  • Bästa möjliga tätning till kåpan och kablarna möjliggör skyddsklass IP 68.
  • UL-certifiering enligt tekniska data tillåter användning av produkten i Nordamerika.

Standarder/Godkännanden

  • UL 50, UL 50E, CSA C22.2
  • UL 508A för industriella systemstyrningar (exempelvis kopplingsskåp)
  • UL File No. E349737

Inklusive

  • SKINTOP® MULTI-M inklusive kontramutter och O-ring

Klassificering ETIM 5

  • ETIM 5.0 Class-ID: EC000240
  • ETIM 5.0 Class-Description: Ledningsinföring

Klassificering ETIM 6

  • ETIM 6.0 Class-ID: EC000240
  • ETIM 6.0 Class-beskrivning: Ledningsinföring

Certifikat

  • UL File No. E349737
  • Brandspridningsklass enligt UL 94 V2
    Hazard Level HL 2 enligt EN 45545-2

Övrigt

  • Vid förfrågan: - individuell hålkonfiguration - andra metriska gängstorlekar

Material

  • Ram: Polykarbonat
    Tätning: Gel
  • O-Ring: NBR

Skyddsklass

  • IP 68

Temperaturområde

  • Med O-ring: -20°C till +100°C
    Utan O-ring: -30°C till +110°C

  • Fotografierna och ritningar/grafik är inte i skala och motsvarar inte detaljerade bilder av respektive produkt.
