SKINTOP® CUBE

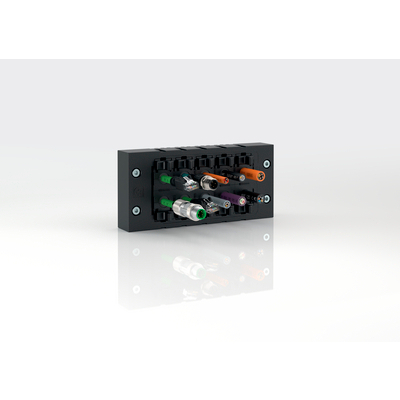

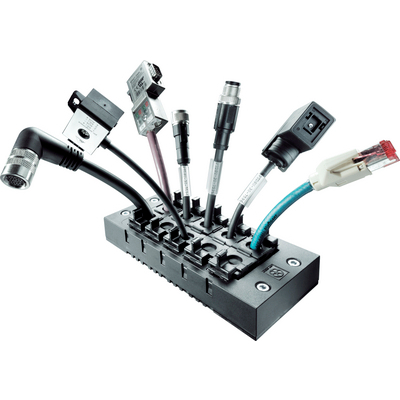

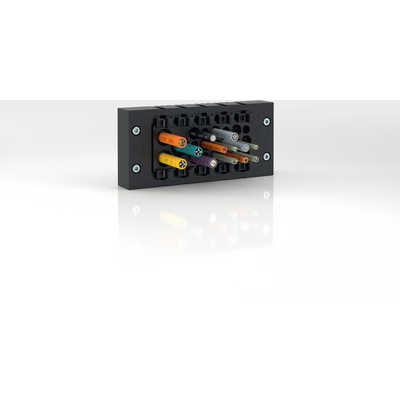

SKINTOP® CUBE, cable bushing system with oil resistance, variable range of clamping force and vibration-safe module fixation

  • Innovativt multikabelsystem med variabla kabeldiametrar för hög flexibilitet vid montering.
  • Vid demontering får ramarna inte tas bort från huset. Instickstätningsmodulen sitter kvar säkert på kabeln.

Brett kabelomfång Monteringstid Optimal dragavlastning Utrymmeskrav Kontaktdonsenhet med standardkåpa

CE cRUus

Art nr E-nummer Benämning/storlek Ø F mm Max antal kablar Antal / förp. Enhet Pris

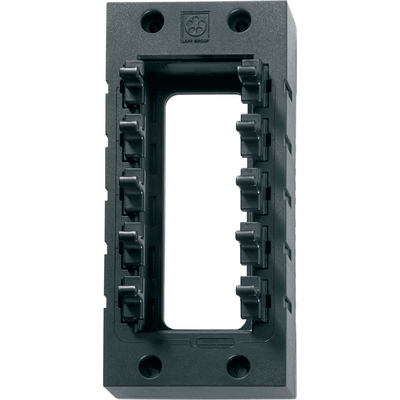

SKINTOP® CUBE ram
52220000
1476750 SKINTOP® CUBE FRAME 16 - 8 1
52220001
1476751 SKINTOP® CUBE FRAME 24 - 10 1

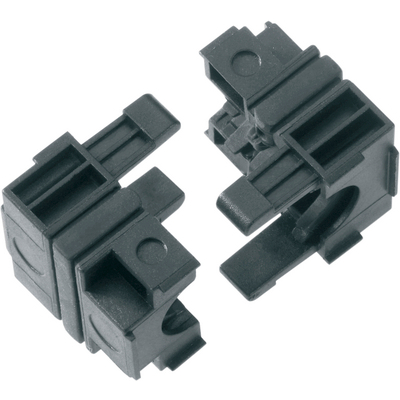

SKINTOP® CUBE clip-moduler
52220004
1476755 SKINTOP® CUBE MODULE 20x20 BLIND 1.0 - 3.0 - 5
52220002
1476753 SKINTOP® CUBE MODULE 20x20 SMALL 4.0 - 6.0 - 5
52220003
1476754 SKINTOP® CUBE MODULE 20x20 LARGE 6.0 - 9.0 - 5
52220040
1476759 SKINTOP® CUBE MODULE 20x20 AS-I BUS - - 5
52220005
1476756 SKINTOP® CUBE MODULE 40x40 SMALL 9.0 - 12.0 - 5
52220006
1476757 SKINTOP® CUBE MODULE 40x40 LARGE 12.0 - 16.0 - 5
52220007
1476758 SKINTOP® CUBE MODULE 40x40 BLIND - - 5
Leveranstid 1-3 dagar.
Leveranstid 6-8 dagar.
Längre leveranstid. Kontakta kundservice för att beräkna din leveranstid: Sverige 0155-777 80, Danmark 4395 0000.

Fördelar

  • Variable clamping range
  • Vibrationssäker modul
  • Dragavlastning
  • Oljeresistent
  • Förenklad service tack vare enkel montering och demontering

Användningsområden

  • För installation av kablage
  • Överallt där många kablar och ledningar måste föras in på ett platsbesparande sätt i en kapsling
  • Apparat- och manöverskåpskonstruktion
  • Elektroniska installationer
  • Automation

Standarder/Godkännanden

  • UL 50, UL 50E, CSA C22.2
  • UL 508A för industriella systemstyrningar (exempelvis kopplingsskåp)
  • UL File No. E349737

Design

  • SKINTOP® CUBE-systemet består av SKINTOP® CUBE-RAM och clip-modulen SKINTOP® CUBE MODUL.
  • For cut-outs for industrial connectors with standard defined boreholes.
  • For cut-outs for 16-pin industrial connectors (36 x 86 mm)
  • För monteringshål motsvarande 24-pols industriella kontaktdon (36 x 112 mm)

Övrigt

  • SKINTOP® CUBE MODULE 20x20 BLIND kan användas som blindmodul eller för klämområde på 1–3 mm
  • För bättre dragavlastning, kan kabelknippet fixeras med hjälp av ett kabelband

Klassificering ETIM 5

  • ETIM 5.0 Class-ID: EC000240
  • ETIM 5.0 Class-Description: Ledningsinföring

Klassificering ETIM 6

  • ETIM 6.0 Class-ID: EC000240
  • ETIM 6.0 Class-beskrivning: Ledningsinföring

Certifikat

  • UL File No. E349737
  • Brandspridningsklass enligt UL94 V-2

Övrigt

  • The installation dimensions and possible module combinations can be found in appendix T21

Material

  • Ram: glasfiberförstärkt polyamid
    Ramtätning: CR
    Clip-modul: special-polypropylen
    Clip-modulens tätning: LSE 2

Skyddsklass

  • IP 64

Temperaturområde

  • Dynamisk: -20 °C till +80 °C
  • Statisk: -40 °C till +80 °C

  • Fotografierna och ritningar/grafik är inte i skala och motsvarar inte detaljerade bilder av respektive produkt.
