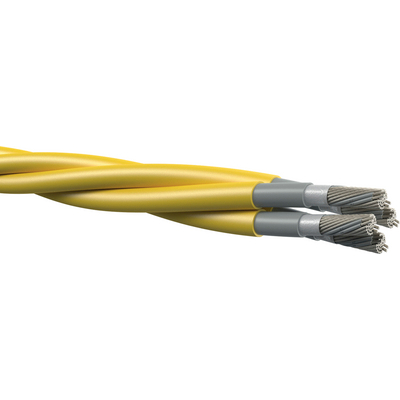

SWEDENBETAjet® 400 FRNC-flex 4-core
Högflexibel 400 Hz laddkabel för flyg
För laddning från GPU via stationärt kraftuttag till flygplan, laddning från mobil GPU till flygplan. Maxlängd 15 m. Se teknisk data, beställ i vår webshop.
- Även färdigkontakterat mot anmodan
- Säker feedback av spänningsindikering, dubbelisolerade kontrolledare
- För längre sträckor rekommenderas BETAjet® 400 FRNC-deltaflex
ÖLFLEX WIRE MS 2.1 1X1 DBU
ÖLFLEX WIRE MS 2.1 1X1 DBU
4160314
ÖLFLEX® WIRE MS 2.1, power and control cable, PVC single core for field wiring, UL MTW VW-1, UL AWM style 1015 600 V, CSA TEW FT1, HAR H07V-K
H07Z-K 90°C 1X16 BK
H07Z-K 90°C 1X16 BK
4726016
H07Z-K 90°C, <HAR>, halogenfri enkelledare, harmoniserad. För användning i kopplingsskåp, märkspänning 450/750V
H07Z-K 90°C 1X16 BK
H07Z-K 90°C 1X16 BK
4726016
H07Z-K 90°C, <HAR>, halogenfri enkelledare, harmoniserad. För användning i kopplingsskåp, märkspänning 450/750V
H05Z-K 90°C 1X0,75 DBU
H05Z-K 90°C 1X0,75 DBU
4725142
H05Z-K 90°C, <HAR>, halogenfri enkelledare, harmoniserad. För användning i kopplingsskåp, märkspänning 300/500 V
H05Z-K 90°C 1X0,75 DBU
H05Z-K 90°C 1X0,75 DBU
4725142
H05Z-K 90°C, <HAR>, halogenfri enkelledare, harmoniserad. För användning i kopplingsskåp, märkspänning 300/500 V
H07Z-K 90°C 1X6 BK
H07Z-K 90°C 1X6 BK
4726014
H07Z-K 90°C, <HAR>, halogenfri enkelledare, harmoniserad. För användning i kopplingsskåp, märkspänning 450/750V
H1Z2Z2-K, OPTIMIZED VERSION 1X4 RD
H1Z2Z2-K, OPTIMIZED VERSION 1X4 RD
1023774
H1Z2Z2-K - nätverksansluten solcellskabel (PV)/solcellskabel enl. EN 50618, UV-/ozonresistent, dragning under jord UL 854 Crush- Impact-Resistance Test, CPR Dca, AD8
H1Z2Z2-K, OPTIMIZED VERSION 1X4 RD
H1Z2Z2-K, OPTIMIZED VERSION 1X4 RD
1023774
H1Z2Z2-K - nätverksansluten solcellskabel (PV)/solcellskabel enl. EN 50618, UV-/ozonresistent, dragning under jord UL 854 Crush- Impact-Resistance Test, CPR Dca, AD8
H05Z-K 90°C 1X1 DBU
H05Z-K 90°C 1X1 DBU
4725143
H05Z-K 90°C, <HAR>, halogenfri enkelledare, harmoniserad. För användning i kopplingsskåp, märkspänning 300/500 V
H07Z-K 90°C 1X10 BK
H07Z-K 90°C 1X10 BK
4726015
H07Z-K 90°C, <HAR>, halogenfri enkelledare, harmoniserad. För användning i kopplingsskåp, märkspänning 450/750V
H1Z2Z2-K, OPTIMIZED VERSION 1X6 RD
H1Z2Z2-K, OPTIMIZED VERSION 1X6 RD
1023775
H1Z2Z2-K - nätverksansluten solcellskabel (PV)/solcellskabel enl. EN 50618, UV-/ozonresistent, dragning under jord UL 854 Crush- Impact-Resistance Test, CPR Dca, AD8
H05V-K 1X0,75 DBU
H05V-K 1X0,75 DBU
4510142
H05V-K, HAR, kraft- och styrkabel, PVC, 300/500V, ledningsdragning av enheter och styrskåp, flamhämmande, klass 5/fintrådig, fast installation, ring/spole
H05V-K 1X0,75 DBU
H05V-K 1X0,75 DBU
4510142
H05V-K, HAR, kraft- och styrkabel, PVC, 300/500V, ledningsdragning av enheter och styrskåp, flamhämmande, klass 5/fintrådig, fast installation, ring/spole
H1Z2Z2-K, OPTIMIZED VERSION 1X4 BK
H1Z2Z2-K, OPTIMIZED VERSION 1X4 BK
1023759
H1Z2Z2-K - nätverksansluten solcellskabel (PV)/solcellskabel enl. EN 50618, UV-/ozonresistent, dragning under jord UL 854 Crush- Impact-Resistance Test, CPR Dca, AD8
ÖLFLEX WIRE MS 2.1 1X1,5 BK
ÖLFLEX WIRE MS 2.1 1X1,5 BK
4160401
ÖLFLEX® WIRE MS 2.1, power and control cable, PVC single core for field wiring, UL MTW VW-1, UL AWM style 1015 600 V, CSA TEW FT1, HAR H07V-K
ÖLFLEX WIRE MS 2.1 1X0,75 DBU
ÖLFLEX WIRE MS 2.1 1X0,75 DBU
4160214
ÖLFLEX® WIRE MS 2.1, power and control cable, PVC single core for field wiring, UL MTW VW-1, UL AWM style 1015 600 V, CSA TEW FT1, HAR H07V-K
H07Z-K 90°C 1X2,5 BK
H07Z-K 90°C 1X2,5 BK
4726012
H07Z-K 90°C, <HAR>, halogenfri enkelledare, harmoniserad. För användning i kopplingsskåp, märkspänning 450/750V
H07Z-K 90°C 1X16 BU
H07Z-K 90°C 1X16 BU
4726026
H07Z-K 90°C, <HAR>, halogenfri enkelledare, harmoniserad. För användning i kopplingsskåp, märkspänning 450/750V
H07Z-K 90°C 1X6 BU
H07Z-K 90°C 1X6 BU
4726024
H07Z-K 90°C, <HAR>, halogenfri enkelledare, harmoniserad. För användning i kopplingsskåp, märkspänning 450/750V
ÖLFLEX WIRE MS 2.1 1X1 DBU
ÖLFLEX WIRE MS 2.1 1X1 DBU
4160314
ÖLFLEX® WIRE MS 2.1, power and control cable, PVC single core for field wiring, UL MTW VW-1, UL AWM style 1015 600 V, CSA TEW FT1, HAR H07V-K
ÖLFLEX WIRE MS 2.1 1X1 DBU
ÖLFLEX WIRE MS 2.1 1X1 DBU
4160314
ÖLFLEX® WIRE MS 2.1, power and control cable, PVC single core for field wiring, UL MTW VW-1, UL AWM style 1015 600 V, CSA TEW FT1, HAR H07V-K
H07Z-K 90°C 1X16 BK
H07Z-K 90°C 1X16 BK
4726016
H07Z-K 90°C, <HAR>, halogenfri enkelledare, harmoniserad. För användning i kopplingsskåp, märkspänning 450/750V
H07Z-K 90°C 1X16 BK
H07Z-K 90°C 1X16 BK
4726016
H07Z-K 90°C, <HAR>, halogenfri enkelledare, harmoniserad. För användning i kopplingsskåp, märkspänning 450/750V
H05Z-K 90°C 1X0,75 DBU
H05Z-K 90°C 1X0,75 DBU
4725142
H05Z-K 90°C, <HAR>, halogenfri enkelledare, harmoniserad. För användning i kopplingsskåp, märkspänning 300/500 V
H05Z-K 90°C 1X0,75 DBU
H05Z-K 90°C 1X0,75 DBU
4725142
H05Z-K 90°C, <HAR>, halogenfri enkelledare, harmoniserad. För användning i kopplingsskåp, märkspänning 300/500 V
H07Z-K 90°C 1X6 BK
H07Z-K 90°C 1X6 BK
4726014
H07Z-K 90°C, <HAR>, halogenfri enkelledare, harmoniserad. För användning i kopplingsskåp, märkspänning 450/750V
H1Z2Z2-K, OPTIMIZED VERSION 1X4 RD
H1Z2Z2-K, OPTIMIZED VERSION 1X4 RD
1023774
H1Z2Z2-K - nätverksansluten solcellskabel (PV)/solcellskabel enl. EN 50618, UV-/ozonresistent, dragning under jord UL 854 Crush- Impact-Resistance Test, CPR Dca, AD8
H1Z2Z2-K, OPTIMIZED VERSION 1X4 RD
H1Z2Z2-K, OPTIMIZED VERSION 1X4 RD
1023774
H1Z2Z2-K - nätverksansluten solcellskabel (PV)/solcellskabel enl. EN 50618, UV-/ozonresistent, dragning under jord UL 854 Crush- Impact-Resistance Test, CPR Dca, AD8
H05Z-K 90°C 1X1 DBU
H05Z-K 90°C 1X1 DBU
4725143
H05Z-K 90°C, <HAR>, halogenfri enkelledare, harmoniserad. För användning i kopplingsskåp, märkspänning 300/500 V
H07Z-K 90°C 1X10 BK
H07Z-K 90°C 1X10 BK
4726015
H07Z-K 90°C, <HAR>, halogenfri enkelledare, harmoniserad. För användning i kopplingsskåp, märkspänning 450/750V
H1Z2Z2-K, OPTIMIZED VERSION 1X6 RD
H1Z2Z2-K, OPTIMIZED VERSION 1X6 RD
1023775
H1Z2Z2-K - nätverksansluten solcellskabel (PV)/solcellskabel enl. EN 50618, UV-/ozonresistent, dragning under jord UL 854 Crush- Impact-Resistance Test, CPR Dca, AD8
H05V-K 1X0,75 DBU
H05V-K 1X0,75 DBU
4510142
H05V-K, HAR, kraft- och styrkabel, PVC, 300/500V, ledningsdragning av enheter och styrskåp, flamhämmande, klass 5/fintrådig, fast installation, ring/spole
H05V-K 1X0,75 DBU
H05V-K 1X0,75 DBU
4510142
H05V-K, HAR, kraft- och styrkabel, PVC, 300/500V, ledningsdragning av enheter och styrskåp, flamhämmande, klass 5/fintrådig, fast installation, ring/spole
H1Z2Z2-K, OPTIMIZED VERSION 1X4 BK
H1Z2Z2-K, OPTIMIZED VERSION 1X4 BK
1023759
H1Z2Z2-K - nätverksansluten solcellskabel (PV)/solcellskabel enl. EN 50618, UV-/ozonresistent, dragning under jord UL 854 Crush- Impact-Resistance Test, CPR Dca, AD8
ÖLFLEX WIRE MS 2.1 1X1,5 BK
ÖLFLEX WIRE MS 2.1 1X1,5 BK
4160401
ÖLFLEX® WIRE MS 2.1, power and control cable, PVC single core for field wiring, UL MTW VW-1, UL AWM style 1015 600 V, CSA TEW FT1, HAR H07V-K
ÖLFLEX WIRE MS 2.1 1X0,75 DBU
ÖLFLEX WIRE MS 2.1 1X0,75 DBU
4160214
ÖLFLEX® WIRE MS 2.1, power and control cable, PVC single core for field wiring, UL MTW VW-1, UL AWM style 1015 600 V, CSA TEW FT1, HAR H07V-K
H07Z-K 90°C 1X2,5 BK
H07Z-K 90°C 1X2,5 BK
4726012
H07Z-K 90°C, <HAR>, halogenfri enkelledare, harmoniserad. För användning i kopplingsskåp, märkspänning 450/750V
H07Z-K 90°C 1X16 BU
H07Z-K 90°C 1X16 BU
4726026
H07Z-K 90°C, <HAR>, halogenfri enkelledare, harmoniserad. För användning i kopplingsskåp, märkspänning 450/750V
H07Z-K 90°C 1X6 BU
H07Z-K 90°C 1X6 BU
4726024
H07Z-K 90°C, <HAR>, halogenfri enkelledare, harmoniserad. För användning i kopplingsskåp, märkspänning 450/750V
| Art nr | Antal ledare och mm² per ledare | Yttre diameter (mm) | Kopparindex (kg/km) | Vikt (kg/km) | Enhet | Pris | |
|---|---|---|---|---|---|---|---|
| 83088770 | 4x(1x50+4x1) | 44 | 2170 | 2660 | |||
| 83088772 | 4x(1x70+4x1) | 49,9 | 2900 | 3590 |
Leveranstid 1-3 dagar.
Leveranstid 6-8 dagar.
Längre leveranstid. Kontakta kundservice för att beräkna din leveranstid: Sverige 0155-777 80, Danmark 4395 0000.
Fördelar
- Säker feedback av spänningsindikering
- Dubbelisolerade kontrolledare
- Nötningsbeständig
- Högflexibel
- UV-beständig
Användningsområden
- Laddning från GPU via stationärt kraftuttag till flyplan
- Laddning från mobil GPU till flygplan
- Rekommenderad maxlängd 15 m
- För längre sträckor rekommenderas BETAjet® 400 FRNC-deltaflex
Produktegenskaper
- Halogenfri enligt IEC 60754-1
- Inga korrosiva gaser enligt IEC 60754-2
- Nivå giftiga gaser enligt NES 02-713, NFC 20-454
- Brandspridning enligt IEC 60332-1-2
- Oljeresistent enligt EN 60811-2-1 (24h/100°C)
Design/Utförande
- Kraftledare: Extra fintrådig förtent koppar. Kontrolledare (1 mm2): Fintrådig förtent koppar
- Ledarisolering Kraft: Tvärbunden gummiblandning (EPR) , Ledarisolering Kontroll: Tvärbunden Polyolefin (XLPO)
- Grå innermantel av Polyuretan (PUR)
- Gul yttermantel av nötningsbeständig Polyuretan (PUR)
Ledaridentifikation
- Grå isolation med vita siffror
Induktans
- 4x(1x50+4x1) : 0,341 mH/km
- 4x(1x70+4x1) : 0,351 mH/km
Ledaruppbyggnad
- Fintrådiga ledare enligt VDE 0295/IEC 60228 klass 6 (Kraft) och klass 5 (kontroll)
Resistans (DC)
- 4x(1x50+4x1) : 0,451 ohm/km
- 4x(1x70+4x1) : 0,334ohm/km
Minsta böjningsradie
- Flexibelt: 4x(1x50+4x1): 220 mm, 4x(1x70+4x1): 256 mm
- Fast: 4x(1x50+4x1) : 176 mm, 4x(1x70+4x1) : 205 mm
Märkspänning
- Uo/U kraft: 600/1000 V
- Uo/U signal: 115/200 V
Provspänning
- Ledare/Ledare: 4kV
- Ledare/Skärm: 4kV
Temperaturområde
- Flexibel: -40°C till +90°C
