ÖLFLEX WIRE MS 2.1 1X1 DBU
ÖLFLEX WIRE MS 2.1 1X1 DBU
4160314
ÖLFLEX® WIRE MS 2.1, power and control cable, PVC single core for field wiring, UL MTW VW-1, UL AWM style 1015 600 V, CSA TEW FT1, HAR H07V-K

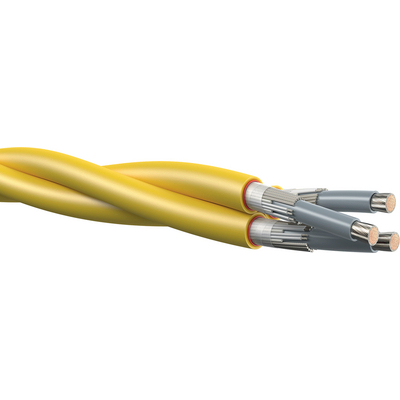

SWEDENBETAjet® 400 FRNC-deltaflex
Högflexibel 400 Hz laddkabel för flyg
Högflexibel kabel för laddning från GPU via stationärt kraftuttag till flygplan, från mobil GPU till flygplan, mellan frekvensomformare och motor (0-400 Hz).
- Även färdigkontakterat mot anmodan
- Optimal säkerhet mot elektrisk chock tack vare koncentrisk jordledare runt varje fas
- Symmetriskt design ger mindre spänningsfall, halogenfri enligt IEC 60754-1
ÖLFLEX WIRE MS 2.1 1X1 DBU
ÖLFLEX WIRE MS 2.1 1X1 DBU
4160314
ÖLFLEX® WIRE MS 2.1, power and control cable, PVC single core for field wiring, UL MTW VW-1, UL AWM style 1015 600 V, CSA TEW FT1, HAR H07V-K
H07Z-K 90°C 1X6 BK
H07Z-K 90°C 1X6 BK
4726014
H07Z-K 90°C, <HAR>, halogenfri enkelledare, harmoniserad. För användning i kopplingsskåp, märkspänning 450/750V
H07Z-K 90°C 1X6 BK
H07Z-K 90°C 1X6 BK
4726014
H07Z-K 90°C, <HAR>, halogenfri enkelledare, harmoniserad. För användning i kopplingsskåp, märkspänning 450/750V
H05Z-K 90°C 1X0,75 DBU
H05Z-K 90°C 1X0,75 DBU
4725142
H05Z-K 90°C, <HAR>, halogenfri enkelledare, harmoniserad. För användning i kopplingsskåp, märkspänning 300/500 V
H05Z-K 90°C 1X0,75 DBU
H05Z-K 90°C 1X0,75 DBU
4725142
H05Z-K 90°C, <HAR>, halogenfri enkelledare, harmoniserad. För användning i kopplingsskåp, märkspänning 300/500 V
H07Z-K 90°C 1X16 BK
H07Z-K 90°C 1X16 BK
4726016
H07Z-K 90°C, <HAR>, halogenfri enkelledare, harmoniserad. För användning i kopplingsskåp, märkspänning 450/750V
H1Z2Z2-K, OPTIMIZED VERSION 1X4 RD
H1Z2Z2-K, OPTIMIZED VERSION 1X4 RD
1023774
H1Z2Z2-K - nätverksansluten solcellskabel (PV)/solcellskabel enl. EN 50618, UV-/ozonresistent, förläggning i mark UL 854 Crush- Impact-Resistance Test, CPR Dca, AD8
H1Z2Z2-K, OPTIMIZED VERSION 1X4 RD
H1Z2Z2-K, OPTIMIZED VERSION 1X4 RD
1023774
H1Z2Z2-K - nätverksansluten solcellskabel (PV)/solcellskabel enl. EN 50618, UV-/ozonresistent, förläggning i mark UL 854 Crush- Impact-Resistance Test, CPR Dca, AD8
H05Z-K 90°C 1X1 DBU
H05Z-K 90°C 1X1 DBU
4725143
H05Z-K 90°C, <HAR>, halogenfri enkelledare, harmoniserad. För användning i kopplingsskåp, märkspänning 300/500 V
H07Z-K 90°C 1X2,5 BK
H07Z-K 90°C 1X2,5 BK
4726012
H07Z-K 90°C, <HAR>, halogenfri enkelledare, harmoniserad. För användning i kopplingsskåp, märkspänning 450/750V
H07Z-K 90°C 1X10 BK
H07Z-K 90°C 1X10 BK
4726015
H07Z-K 90°C, <HAR>, halogenfri enkelledare, harmoniserad. För användning i kopplingsskåp, märkspänning 450/750V
H1Z2Z2-K, OPTIMIZED VERSION 1X6 RD
H1Z2Z2-K, OPTIMIZED VERSION 1X6 RD
1023775
H1Z2Z2-K - nätverksansluten solcellskabel (PV)/solcellskabel enl. EN 50618, UV-/ozonresistent, förläggning i mark UL 854 Crush- Impact-Resistance Test, CPR Dca, AD8
H05V-K 1X0,75 DBU
H05V-K 1X0,75 DBU
4510142
H05V-K, HAR, kraft- och styrkabel, PVC, 300/500V, ledningsdragning av enheter och styrskåp, flamhämmande, klass 5/fintrådig, fast installation, ring/spole
H05V-K 1X0,75 DBU
H05V-K 1X0,75 DBU
4510142
H05V-K, HAR, kraft- och styrkabel, PVC, 300/500V, ledningsdragning av enheter och styrskåp, flamhämmande, klass 5/fintrådig, fast installation, ring/spole
H07Z-K 90°C 1X6 BU
H07Z-K 90°C 1X6 BU
4726024
H07Z-K 90°C, <HAR>, halogenfri enkelledare, harmoniserad. För användning i kopplingsskåp, märkspänning 450/750V
H1Z2Z2-K, OPTIMIZED VERSION 1X4 BK
H1Z2Z2-K, OPTIMIZED VERSION 1X4 BK
1023759
H1Z2Z2-K - nätverksansluten solcellskabel (PV)/solcellskabel enl. EN 50618, UV-/ozonresistent, förläggning i mark UL 854 Crush- Impact-Resistance Test, CPR Dca, AD8
H07Z-K 90°C 1X1,5 GY
H07Z-K 90°C 1X1,5 GY
4726061
H07Z-K 90°C, <HAR>, halogenfri enkelledare, harmoniserad. För användning i kopplingsskåp, märkspänning 450/750V
H07Z-K 90°C 1X1,5 BK
H07Z-K 90°C 1X1,5 BK
4726011
H07Z-K 90°C, <HAR>, halogenfri enkelledare, harmoniserad. För användning i kopplingsskåp, märkspänning 450/750V
ÖLFLEX WIRE MS 2.1 1X1,5 BK
ÖLFLEX WIRE MS 2.1 1X1,5 BK
4160401
ÖLFLEX® WIRE MS 2.1, power and control cable, PVC single core for field wiring, UL MTW VW-1, UL AWM style 1015 600 V, CSA TEW FT1, HAR H07V-K
ÖLFLEX WIRE MS 2.1 1X1 DBU
ÖLFLEX WIRE MS 2.1 1X1 DBU
4160314
ÖLFLEX® WIRE MS 2.1, power and control cable, PVC single core for field wiring, UL MTW VW-1, UL AWM style 1015 600 V, CSA TEW FT1, HAR H07V-K
ÖLFLEX WIRE MS 2.1 1X1 DBU
ÖLFLEX WIRE MS 2.1 1X1 DBU
4160314
ÖLFLEX® WIRE MS 2.1, power and control cable, PVC single core for field wiring, UL MTW VW-1, UL AWM style 1015 600 V, CSA TEW FT1, HAR H07V-K
H07Z-K 90°C 1X6 BK
H07Z-K 90°C 1X6 BK
4726014
H07Z-K 90°C, <HAR>, halogenfri enkelledare, harmoniserad. För användning i kopplingsskåp, märkspänning 450/750V
H07Z-K 90°C 1X6 BK
H07Z-K 90°C 1X6 BK
4726014
H07Z-K 90°C, <HAR>, halogenfri enkelledare, harmoniserad. För användning i kopplingsskåp, märkspänning 450/750V
H05Z-K 90°C 1X0,75 DBU
H05Z-K 90°C 1X0,75 DBU
4725142
H05Z-K 90°C, <HAR>, halogenfri enkelledare, harmoniserad. För användning i kopplingsskåp, märkspänning 300/500 V
H05Z-K 90°C 1X0,75 DBU
H05Z-K 90°C 1X0,75 DBU
4725142
H05Z-K 90°C, <HAR>, halogenfri enkelledare, harmoniserad. För användning i kopplingsskåp, märkspänning 300/500 V
H07Z-K 90°C 1X16 BK
H07Z-K 90°C 1X16 BK
4726016
H07Z-K 90°C, <HAR>, halogenfri enkelledare, harmoniserad. För användning i kopplingsskåp, märkspänning 450/750V
H1Z2Z2-K, OPTIMIZED VERSION 1X4 RD
H1Z2Z2-K, OPTIMIZED VERSION 1X4 RD
1023774
H1Z2Z2-K - nätverksansluten solcellskabel (PV)/solcellskabel enl. EN 50618, UV-/ozonresistent, förläggning i mark UL 854 Crush- Impact-Resistance Test, CPR Dca, AD8
H1Z2Z2-K, OPTIMIZED VERSION 1X4 RD
H1Z2Z2-K, OPTIMIZED VERSION 1X4 RD
1023774
H1Z2Z2-K - nätverksansluten solcellskabel (PV)/solcellskabel enl. EN 50618, UV-/ozonresistent, förläggning i mark UL 854 Crush- Impact-Resistance Test, CPR Dca, AD8
H05Z-K 90°C 1X1 DBU
H05Z-K 90°C 1X1 DBU
4725143
H05Z-K 90°C, <HAR>, halogenfri enkelledare, harmoniserad. För användning i kopplingsskåp, märkspänning 300/500 V
H07Z-K 90°C 1X2,5 BK
H07Z-K 90°C 1X2,5 BK
4726012
H07Z-K 90°C, <HAR>, halogenfri enkelledare, harmoniserad. För användning i kopplingsskåp, märkspänning 450/750V
H07Z-K 90°C 1X10 BK
H07Z-K 90°C 1X10 BK
4726015
H07Z-K 90°C, <HAR>, halogenfri enkelledare, harmoniserad. För användning i kopplingsskåp, märkspänning 450/750V
H1Z2Z2-K, OPTIMIZED VERSION 1X6 RD
H1Z2Z2-K, OPTIMIZED VERSION 1X6 RD
1023775
H1Z2Z2-K - nätverksansluten solcellskabel (PV)/solcellskabel enl. EN 50618, UV-/ozonresistent, förläggning i mark UL 854 Crush- Impact-Resistance Test, CPR Dca, AD8
H05V-K 1X0,75 DBU
H05V-K 1X0,75 DBU
4510142
H05V-K, HAR, kraft- och styrkabel, PVC, 300/500V, ledningsdragning av enheter och styrskåp, flamhämmande, klass 5/fintrådig, fast installation, ring/spole
H05V-K 1X0,75 DBU
H05V-K 1X0,75 DBU
4510142
H05V-K, HAR, kraft- och styrkabel, PVC, 300/500V, ledningsdragning av enheter och styrskåp, flamhämmande, klass 5/fintrådig, fast installation, ring/spole
H07Z-K 90°C 1X6 BU
H07Z-K 90°C 1X6 BU
4726024
H07Z-K 90°C, <HAR>, halogenfri enkelledare, harmoniserad. För användning i kopplingsskåp, märkspänning 450/750V
H1Z2Z2-K, OPTIMIZED VERSION 1X4 BK
H1Z2Z2-K, OPTIMIZED VERSION 1X4 BK
1023759
H1Z2Z2-K - nätverksansluten solcellskabel (PV)/solcellskabel enl. EN 50618, UV-/ozonresistent, förläggning i mark UL 854 Crush- Impact-Resistance Test, CPR Dca, AD8
H07Z-K 90°C 1X1,5 GY
H07Z-K 90°C 1X1,5 GY
4726061
H07Z-K 90°C, <HAR>, halogenfri enkelledare, harmoniserad. För användning i kopplingsskåp, märkspänning 450/750V
H07Z-K 90°C 1X1,5 BK
H07Z-K 90°C 1X1,5 BK
4726011
H07Z-K 90°C, <HAR>, halogenfri enkelledare, harmoniserad. För användning i kopplingsskåp, märkspänning 450/750V
ÖLFLEX WIRE MS 2.1 1X1,5 BK
ÖLFLEX WIRE MS 2.1 1X1,5 BK
4160401
ÖLFLEX® WIRE MS 2.1, power and control cable, PVC single core for field wiring, UL MTW VW-1, UL AWM style 1015 600 V, CSA TEW FT1, HAR H07V-K
| Art nr | Antal ledare och mm² per ledare | Yttre diameter (mm) | Kopparindex (kg/km) | Vikt (kg/km) | Enhet | Pris | |
|---|---|---|---|---|---|---|---|
| 83088787 | 3x(1x50/20+8x1) | 20,5 | 2 332,8 | 2790 | |||
| 83088746 | 3x(1x70/25+8x1) | 22,2 | - | 3560 |
Leveranstid 1-3 dagar.
Leveranstid 6-8 dagar.
Längre leveranstid. Kontakta kundservice för att beräkna din leveranstid: Sverige 0155-777 80, Danmark 4395 0000.
Fördelar
- Symmetriskt design ger mindre spänningsfall
- Optimal säkerhet mot elektrisk chock tack vare koncentrisk jordledare runt varje fas
- Redundans om en jordledare skadas
- Högflexibel och UV-beständig, orange nötningsindikator för underhållsplanering
- Låg friktion samt nötningsbeständig
Användningsområden
- Laddning från GPU via stationärt kraftuttag till flyplan
- Laddning från mobil GPU till flygplan
- Mellan frekvensomformare och motor (0-400 Hz)
Produktegenskaper
- Halogenfri enligt IEC 60754-1
- Inga korrosiva gaser enligt IEC 60754-2
- Nivå giftiga gaser enligt NES 02-713, NFC 20-454
- Brandspridning enligt IEC 60332-1-2
- Oljeresistent enligt EN 60811-2-1 (24h/100°C)
Design/Utförande
- Kraftledare: Extra fintrådig förtent koppar. Kontrolledare (1 mm2): Fintrådig förtent koppar
- Ledarisolering Kraft: Tvärbunden gummiblandning (EPR) , Ledarisolering Kontroll: Tvärbunden Polyolefin (XLPO)
- Ledare för kontroll och jord koncentriskt runt varje fasledare
- Gul yttermantel av nötningsbeständig Polyuretan (PUR), 2 lager med orange nötningsindikator
Ledaridentifikation
- Ledare för kontroll vita med svarta siffror
Induktans
- 3x(1x50/20+8x1) : 0,324 mH/km
- 3x(1x70/25+8x1) : 0,305 mH/km
Ledaruppbyggnad
- Fintrådiga ledare enligt VDE 0295/IEC 60228 klass 6 (Kraft) och klass 5 (kontroll)
Resistans (DC)
- 3x(1x50/20+8x1) : 0,451 ohm/km
- 3x(1x70/25+8x1) : 0,323 ohm/km
Minsta böjningsradie
- Flexibelt: 3x(1x50/20+8x1) : 176 mm, 3x(1x70/25+8x1) : 191 mm
- Fast: 3x(1x50/20+8x1) : 132 mm, 3x(1x70/25+8x1) : 143 mm
Märkspänning
- Uo/U kraft: 600/1000 V
- Uo/U signal: 115/200 V
Provspänning
- Ledare/Ledare: 4kV
- Ledare/Skärm: 4kV
Temperaturområde
- Flexibel: -40°C till +90°C
