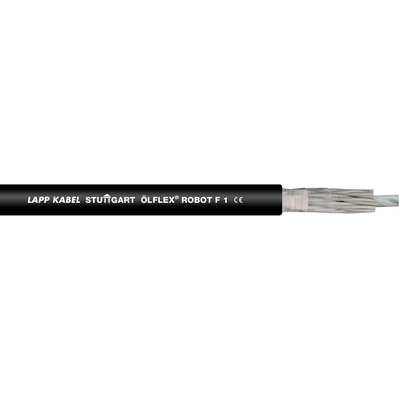

ÖLFLEX® ROBOT F1

Nötnings- och oljeresistent PUR-robotkabel för högdynamiska böj- och vridrörelser, UL/cUL AWM-certifierad

ÖLFLEX® ROBOT F1 - Kraft- och styrkabel för böjning och vridbelastning i krävande förhållanden, med UL/cUL AWM-certifiering

  • Samtidig böjning och vridning
  • Torsionsvinkel upp till +/- 360 °/m
  • AWM-godkännanden för USA och Kanada

Kompletterande automationskomponenter från LappLämplig för användning utomhusKöldbeständigMekanisk resistensOljeresistentSläpkedjaVridtåligUV-beständig

CERUC_RUEACFire

Art nr Antal ledare och mm² per ledareYttre diameter (mm)Kopparindex (kg/km)Vikt (kg/km)Enhet

Pris

ÖLFLEX® ROBOT F1
Ledarfärger enligt DIN 47100
0029590
7 X 0.256.716,862
0029591
12 X 0.259.030122
0029592
18 X 0.2510.645156
0029593
25 X 0.2512.560205
0029594
2 X 0.344.6738
0029595
3 X 0.344.81040
0029596
4 X 0.345.21548
0029599
12 X 0.349.440130
0029600
18 X 0.3411.260170
0029601
25 X 0.3413.183220
Numrerade ledare
0029608
18 G 0.512.384202
0029609
25 G 0.515.2120284
0029610
2 X 1.06.31960
0029611
3 G 1.06.62871
0029612
4 G 1.07.23887
0029614
7 G 1.09.265141
0029615
12 G 1.012.4110237
0029616
14 G 1.013.2128257
0029617
16 G 1,0 + (2 x 1,0)15.4190346
0029618
18 G 1.016.1170349
0029619
23 G 1 + (2 x 1,0)18.0250461
0029620
25 G 1.018.3240407
0029621
34 G 1.021.1320600
0029622
41 G 1.023.6390753
0029624
4 G 1.58.257114
0029625
5 G 1.59.172141
0029627
7 G 1.510.5101187
0029629
12 G 1.514.3170294
0029630
18 G 1.517.5259450
0029631
25 G 1.522.2360661
0029632
3 G 2.59.172136
0029641
4 G 6.013.3220330
Leveranstid 1-3 dagar.
Leveranstid 6-8 dagar.
Längre leveranstid. Kontakta kundservice för att beräkna din leveranstid: Sverige 0155-777 80, Danmark 4395 0000.

Fördelar

  • Möjliggör mycket snabbare hastigheter och accelerationer vilket ökar maskinernas ekonomiska effektivitet
  • Utökad livslängd under tuffa förhållanden tack vare robust yttermantel av PUR
  • Resistent mot många mineraloljebaserade smörjmedel, utspädda syror, alkaliska vattenlösningar och andra kemikalier
  • Brett temperaturområde för användning i tuffa miljöer
  • Certifierad för USA och Kanada för exportorienterade maskin-, anläggnings- och apparatbyggare

Användningsområden

  • Industrimaskiner
  • Automatiserad hanteringsutrustning
  • Fordonsindustri
  • I släpkedjor eller rörliga maskindelar
  • I slangpaket till böjarmsrobotar och för användning till portalrobotar

Produktegenskaper

  • Nötningsresistent och skärtålig
  • Flamhämmande
  • Hög oljeresistens
  • Flexibel vid låga temperaturer
  • Yta med låg friktion

Standarder/Godkännanden

  • UL AWM Style 20940
    cUL AWM I/II A/B
  • UL File No. E213974
  • Konstruerad för upp till 10 miljoner torsionscykler
  • För användning i släpkedjor: följ montageanvisningarna i bilaga T3
  • For travel distances up to 10 m

Design

  • Extra fintrådiga ledare, 0,14-0,5 mm² av förtenta Cu-trådar, övriga dimensioner av blank koppartråd
  • Ledarisolering: TPE
  • Ledare (eller ledarpar) tvinnade i lager eller buntar
  • Omlindning med PTFE-tejp
  • Omlindning av förtennade koppartrådar i versioner med individuell parskärm
  • Mantel i polyuretan, färg antracit

Klassificering ETIM 5

  • ETIM 5.0 Class-ID: EC000104
  • ETIM 5.0-klassificering: Kontrollkabel

Klassificering ETIM 6

  • ETIM 6.0 Class-ID: EC000104
  • ETIM 6.0 Class-beskrivning: Kontrollkabel

Ledaridentifikation

  • Upp till 0,34 mm²: Ledare enligt DIN 47100
  • Från 0,5 mm²: vita ledare med svarta nummer, ledare av skärmade par (2 x 1,0) är märkta med nummer 1 + 2

Ledaruppbyggnad

  • Extra fintrådig ledare

Vridning

  • Torsion last max. ± 360 °/m

Minsta böjningsradie

  • Flexibel: 10 x kabeldiametern
  • Fast: 4 x kabeldiametern

Märkspänning

  • IEC: upp till 0,34 mm² 250 Vss. 0,5-2,5 mm² U0/U 300/500 V UL/CSA: upp till 1,5 mm² 600 V, från 2,5 mm² 1 000 V

Provspänning

  • Upp till 0,34 mm²: 1500 V
  • från 0,5 mm²: 2 000 V

Skyddsledare

  • G = med gröngul skyddsledare
  • X = utan skyddsledare

Temperaturområde

  • Flexibel: -40°C till +80°C
    Fast: -50°C till +80°C

  • Om ingenting annat specificeras rör det sig vad gäller alla listade produktvärden om märkvärden vid rumstemperatur. Ytterligare värden, som t.ex. toleranser, tillhandahålls på förfrågan i den mån de är offentliga och tillgängliga.
  • Kopparbas: EUR 150/100 kg. Se lapp.se/service för definition och beräkning av kopparpris.
  • Se våra standardlängder på: www.lappkabel.de/en/cable-standardlengths
  • Förpackningsstorlek: spole ≤ 30 kg eller ≤ 250 m, annars trumma
  • Ange önskad förpackningstyp (t.ex. 1 x 500 trumma eller 5 x 100 m spolar).
  • Fotografierna och ritningar/grafik är inte i skala och motsvarar inte detaljerade bilder av respektive produkt.
  • Priser som visas i artikeltabeller innan du loggar in är bruttopriser, exklusive koppartillägg för kabel. Ditt nettopris visas i kassan efter inloggning. Detaljerad information om det totala priset inklusive fraktkostnad samt eventuella tillägg och avgifter visas i kassan under Prisinformation.
