UNITRONIC® BUS ASI FD

Mycket flexibla AS-INTERFACE-ledningar för sammankopplingssystem inom fältområdet

Kommunikation på sensor/manöverdonsnivå. Halogenfri (PUR), UL-godkännande, oljeresistent (TPE). Temperaturområde från -40 °C till +105 °C (TPE)

  • FD = lämplig för släpkedjor
  • LD = Long Distance

Kompletterande automationskomponenter från LappMaskin- och anläggningkonstruktionHalogenfriOljeresistentSläpkedjaTemperaturbeständig

cRUusASI

Art nr E-nummerBenämningFärg yttermantelApplikationAntal ledare och mm² per ledareKopparindex (kg/km)Vikt (kg/km)Enhet

Pris

För mycket flexibel användning (släpkedjor, frekvent rörliga maskindelar)
2170357

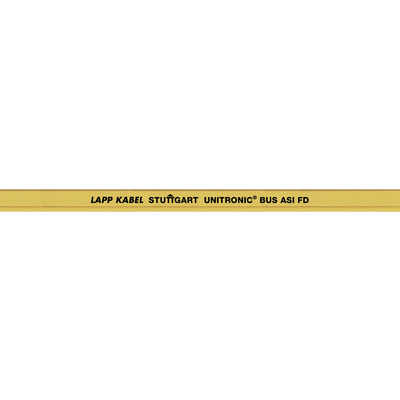

-UNITRONIC® BUS ASI FD P FRNCgulData- och kraftöverföring2 x 1,52964
2170358
-UNITRONIC® BUS ASI FD P FRNCsvartÖverföring av 30 V DC driftspänning2 x 1,52964
2170312
-UNITRONIC® BUS ASI FD P FRNCsvartÖverföring av 30 V DC driftspänning2 x 1,52964
2170317
-UNITRONIC® BUS ASI LD FD PgulData- och kraftöverföring2 x 2,54874
2170318
-UNITRONIC® BUS ASI LD FD PsvartÖverföring av 30 V DC driftspänning2 x 2,54874
För mycket flexibel användning - TPE UL/CSA (AWM)
2170830
4956430UNITRONIC® BUS ASI FD (TPE) AgulData- och kraftöverföring2 x 1,52964
2170831
4956440UNITRONIC® BUS ASI FD (TPE) AsvartÖverföring av 30 V DC driftspänning2 x 1,52964
Leveranstid 1-3 dagar.
Leveranstid 6-8 dagar.
Längre leveranstid. Kontakta kundservice för att beräkna din leveranstid: Sverige 0155-777 80, Danmark 4395 0000.

Fördelar

  • Den nya BUS ASI LD 2 x 2,5 (Long Distance) tillåter anslutning av moduler på långt avstånd.
    AS-I-strömförsörjning kan därmed reduceras. BUS ASI LD är bakåtkompatibel med version 1.5.
  • För mycket flexibel användning (släpkedjor, frekvent rörliga maskindelar)
  • Hög oljeresistens

Användningsområden

  • Kommunikation på givare-/ställdonsnivå
  • Sensor-/ställdonskabel

Produktegenskaper

  • PUR-versioner är halogenfria enligt IEC 60754-1
  • Brandspridningsklass enligt IEC 60332-1-2, UL FT-2 brandtest

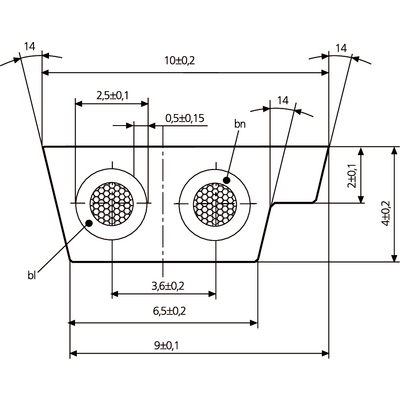

  • Data och ström överförs via en oskärmad, geometriskt kodad flat tvåledare (skyddad mot polvändning).
  • Ledaren kontakteras med "piercing-teknologi" i ASI-modulerna.
  • Givaren är ansluten till ASI-moduler (splitterboxar) med runda kablar (anslutningskablar).

Norm references / Approvals

  • ASI är standardiserat i hela Europa med EN 50295 och internationellt med IEC 62026-2.
  • TPE-variant: UL AWM Style 2103
    CSA AWM II A/B

Design

  • Extra fintrådiga ledare av förtenta koppartrådar
  • Ledarisolering: halogenfri compound
  • Yttermantel: Termoplastiska elastomerer (TPE) polyuretan (PUR)
  • Yttermantel: gul (RAL 1023), svart (RAL 9005)

Klassificering ETIM 5

  • ETIM 5.0 Class-ID: EC000830
  • ETIM 5.0 klass-beskrivning: Datakablar

Klassificering ETIM 6

  • ETIM 6.0 Class-ID: EC000830
  • ETIM 6.0 Class-beskrivning: Datakabel

Högsta spänning (peak)

  • 300 V (ej för starkström)

Ledarmotstånd

  • 1,5 mm²: max 13,7 Ohm/km
  • 2,5 mm²: max 8,21 Ohm/km

Minsta böjningsradie

  • Fast installation: 12 mm
  • Böjning utan fixering: 24 mm
    Böjning med fixering: 60 mm (15 x D)

Provspänning

  • Ledare/Ledare: 2000 V

Temperaturområde

  • Fast:
    -40°C till +80°C (TPE +105°C)
  • Böjning – utan fixering:
    -30°C till +70°C (TPE +105°C)

  • Om inget annat anges är visade produktvärden nominella värden. Detaljerade värden (t.ex. toleranser) finns tillgängliga vid förfrågan.
  • Kopparbas: EUR 150/100 kg. Se lapp.se/service för definition och beräkning av kopparpris.
  • Se våra standardlängder på: www.lappkabel.de/en/cable-standardlengths
  • Lapp Kabel är medlem i AS-International Association
  • Fotografierna och ritningar/grafik är inte i skala och motsvarar inte detaljerade bilder av respektive produkt.
