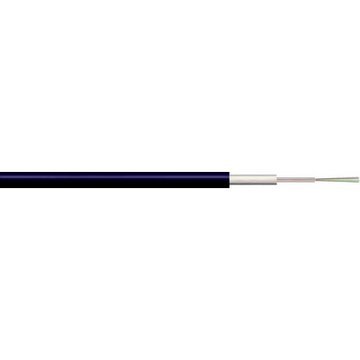

HITRONIC® HQN Utomhuskabel

Utomhuskabel med central, lös tub och metallfri dragavlastning

HITRONIC® HQN outdoor cable with central loose tube, rodent protection, dielectric; A-DQ(ZN)B2Y with 4, 8, 12 or 24 fibres

  • För utomhusapplikationer
  • Lämplig för förläggning direkt i jord

Maskin- och anläggningkonstruktionMekanisk resistensLåg viktOptimal dragavlastningUV-beständigVattentät

Art nr BenämningFibertypAntal fibrerYttre diameter (mm)Vikt (kg/km)Enhet

Pris

Multimode G 50 OM4
27600404
HITRONIC® HQN1500 4G 50/125 OM450/125 OM447,340
27600408
HITRONIC® HQN1500 8G 50/125 OM450/125 OM487,340
27600412
HITRONIC® HQN1500 12G 50/125 OM450/125 OM4127,340
27600424
HITRONIC® HQN1500 24G 50/125 OM450/125 OM4248,365
Multimode G 50 OM3
27600304
HITRONIC® HQN1500 4G 50/125 OM350/125 OM347,340
27600308
HITRONIC® HQN1500 8G 50/125 OM350/125 OM387,340
27600312
HITRONIC® HQN1500 12G 50/125 OM350/125 OM3127,340
27600324
HITRONIC® HQN1500 24G 50/125 OM350/125 OM3248,365
Multimode G 50 OM2
27600204
HITRONIC® HQN1500 4G 50/125 OM250/125 OM247,340
27600208
HITRONIC® HQN1500 8G 50/125 OM250/125 OM287,340
27600212
HITRONIC® HQN1500 12G 50/125 OM250/125 OM2127,340
27600224
HITRONIC® HQN1500 24G 50/125 OM250/125 OM2248,365
Multimode G 62.5 OM1
27600104
HITRONIC® HQN1500 4G 62.5/125 OM162,5/125 OM147,340
27600108
HITRONIC® HQN1500 8G 62.5/125 OM162,5/125 OM187,340
27600112
HITRONIC® HQN1500 12G 62.5/125 OM162,5/125 OM1127,340
27600124
HITRONIC® HQN1500 24G 62.5/125 OM162,5/125 OM1248,365
Single-mode E 9 OS2
27600904
HITRONIC® HQN1500 4E 9/125 OS29/125 OS247,340
27600906
HITRONIC HQN1500 6E 9/125 OS29/125 OS267,340
27600908
HITRONIC® HQN1500 8E 9/125 OS29/125 OS287,340
27600912
HITRONIC® HQN1500 12E 9/125 OS29/125 OS2127,340
27600924
HITRONIC® HQN1500 24E 9/125 OS29/125 OS2248,365
Leveranstid 1-3 dagar.
Leveranstid 6-8 dagar.
Längre leveranstid. Kontakta kundservice för att beräkna din leveranstid: Sverige 0155-777 80, Danmark 4395 0000.

Fördelar

  • Lämplig för förläggning direkt i jord
  • Enkel att installera tack vare kompakt design, hög flexibilitet, robust mantel och liten böjningsradie
  • UV-beständig samt vattentät tvärgående och längsgående
  • Inga elektromagnetiska störningar eftersom kabeln inte innehåller någon metall (totalt dielektrisk)
  • För inblåsning (yttermantel med låg friktion)

Användningsområden

  • För användning utomhus
  • Områdesnät
  • WAN-applikationer
  • Industriella miljöer
  • Dragningssätt: tomma plaströr, kanaler och kabelstegar

Produktegenskaper

  • Central lös tub med upp till 24 fibrer
  • Färgkodade fibrer
  • Vattentät longitudinellt
  • Gnagarskydd
  • Robust, halogenfri yttermantel

Design

  • Glasfibrer med primärbeläggning
  • Gelefylld lös tub
  • Vattenblockerande, förstärkt dragavlastning av glasgarn
  • Yttermantel av PE
  • Färg: svart (RAL 9005)

Klassificering ETIM 5

  • ETIM 5.0 Klass-ID: EC000034
  • ETIM 5.0 klassificering: Fiberoptisk kabel

Klassificering ETIM 6

  • ETIM 6.0 Class-ID: EC000034
  • ETIM 6.0 Class-beskrivning: Optokabel

Dimensioner

  • Primärt mantlad fiber: 250 µm
  • Kabel: se tabell

Ledaridentifikation

  • För fiberfärgkod, se datablad

Fibertyp

  • GOF - glasfiber

Standardbeteckning

  • A-DQ(ZN)B2Y

Optiska värden

  • Se datablad

Optisk fibertyp

  • Kärnmaterial: glas
  • Cladding: glas

Tillåten böjningsradie

  • Statisk: ≥ 15 x kabeldiametern
  • Dynamisk: ≥ 20 x kabeldiametern

Tillåten dragkraft

  • Fast installation: 1500 N
  • Kortvarigt: 3000 N

Temperaturområde

  • Under installation: -5°C till +50°C
  • Drift-/lagringstemperatur: -40 °C till +70 °C

  • Om inget annat anges är visade produktvärden nominella värden. Detaljerade värden (t.ex. toleranser) finns tillgängliga vid förfrågan.
  • Kablarna levereras även som föravslutade fiberoptiska stamledningar.
  • Fotografierna och ritningar/grafik är inte i skala och motsvarar inte detaljerade bilder av respektive produkt.
  • Priser som visas i artikeltabeller innan du loggar in är bruttopriser, exklusive koppartillägg för kabel. Ditt nettopris visas i kassan efter inloggning. Detaljerad information om det totala priset inklusive fraktkostnad samt eventuella tillägg och avgifter visas i kassan under Prisinformation.
  • Tillgängligt vid förfrågan med multimode OM4-fibrer.
