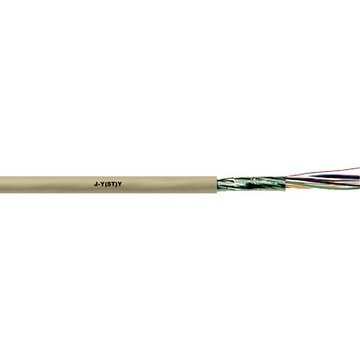

J-Y(ST)Y...LG Inomhuskabel

Installationskabel enligt VDE 0815

J-Y(ST)Y...LG-inomhusinstallationskabel för telekommunikation/informationshantering, solid ledare/stationär användning, tvinnad i lager, statisk folie, VDE 0815

Störningssignaler

Fire

Art nr Antal par Ytterdiameter (mm) Kopparvikt [kg/km] Vikt [kg/km] Enhet Pris
J-Y(ST)Y...LG kopparledare 0,6 mm
1591301 2 5,5 13 40
1591302 3 6,3 18 50
1591303 4 6,7 24 60
1591304 5 7,2 30 70
1591305 6 7,5 35 80
1591306 8 8 46 90
1591307 10 9 58 110
1591308 12 9,5 71 130
1591310 16 10,5 93 160
1591311 20 11 116 190
1591312 24 11,5 139 220
1591313 30 13 172 280
1591315 50 17 286 430
1591318 100 23 568 850
J-Y(ST)Y...LG kopparledare 0,8 mm
1591500 1 6 11 40
1591501 2 7 21 60
1591502 3 8,5 31 80
1591503 4 9 41 100
1591505 6 10,5 62 140
1591506 8 11,5 82 170
1591507 10 13 102 220
1591508 12 14 123 250
1591511 20 16,5 204 380
1591512 24 19 244 460
Leveranstid 1-3 dagar.
Leveranstid 6-8 dagar.
Längre leveranstid. Kontakta kundservice för att beräkna din leveranstid: Sverige 0155-777 80, Danmark 4395 0000.

Fördelar

  • Telefonkablar inomhus överför analoga eller digitala signaler
  • Aluminiumlaminerad statisk skärm av plastfolie med förtent biledare minimerar störningar från högfrekventa, elektromagnetiska fält
  • Störningar (överhörning) mellan kretsar som minskas med hjälp av en design med tvinnade par (TP)

Användningsområden

  • Anslutningskabel för användning i elektronikenheter och mät-, styr- och signalapplikationer
  • I nyhets- och kommunikationsapp-
    likationer går följande anslutningar att installera: telefon, fax, telex, standardmodem till posttjänster, inbrotts- och brandlarm (se även brandlarmskablar), kommunikations- och personsökningssystem, åtkomstkontroll, tids- och datakontrollsystem
  • Kan användas i torra och fuktiga utrymmen för fast installation på och under puts

Produktegenskaper

  • Den 2-pariga versionen = stjärnfyrig kabeldesign
  • Brandspridningsklass enligt IEC 60332-1-2

Standarder/Godkännanden

  • Enligt DIN VDE 0815typ J-Y(ST)Y...LG

Design

  • Solid blank kopparledare
  • Ledarisolering av PVC
  • Ledare tvinnade i par,
    par tvinnade tillsammans,
    folielindning över ledarna,
    statisk skärm av aluminiumlaminerad plastfilm med biledare av koppar
  • Yttermantel av PVC
    Färg på yttermantel: kiselgrå (RAL 7032)

Klassificering ETIM 5

  • ETIM 5.0 Class-ID: EC000829
  • ETIM 5.0 klassificering: Signal-/telekommunikationskabel

Klassificering ETIM 6

  • ETIM 6.0 Class-ID: EC000829
  • ETIM 6.0 Class-beskrivning: Telekommunikationskabel

Ledaridentifikation

  • enligt VDE 0815, se bilaga T10

Koppling

  • (800 Hz): K1: 80% ≤ 300 pF/100 m

Ledararea i

  • 0,6 mm: 0,28 mm²
  • 0,8 mm: 0,50 mm²

Kabeldämpning/dämpning

  • 0,6 mm: 1,7 dB/km
  • 0,8 mm: 1,1 dB/km

Minsta böjningsradie

  • Fast: 10 x kabeldiametern

Provspänning

  • Ledare/Ledare: 800 V
  • Ledare/Skärm: 800 V

Slingresistans

  • 0,6 mm: max 130 Ohm/km
  • 0,8 mm: max 73,2 Ohm/km

Temperaturområde

  • Sporadisk böjning: -5°C till +50°C
  • Fast: -30°C till +70°C

  • Om inget annat anges är visade produktvärden nominella värden. Detaljerade värden (t.ex. toleranser) finns tillgängliga vid förfrågan.
  • Se våra standardlängder på: www.lappkabel.de/en/cable-standardlengths
  • Förpackningsstorlek: spole ≤ 30 kg eller ≤ 250 m, annars trumma
  • Fotografierna och ritningar/grafik är inte i skala och motsvarar inte detaljerade bilder av respektive produkt.
