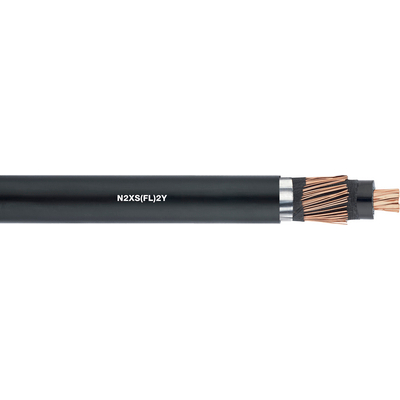

N2XS(FL)2Y

I längs- och tvärled vattentät mellanspänningskabel i PE, med kopparledare

N2XS (FL) 2Y, VDE, PE-mellanspänningskabel enligt VDE 0276-620, med kopparledare, längsgående och tvärgående vattentät, för fast installation

  • 3 spänningsklasser: 6/10 (12) kV, 12/20 (24) kV, 18/30 (36) kV
  • Med kopparledare

Lämplig för användning utomhusMekanisk resistensUV-beständigVattentät

VDE

Art nr Antal ledare och mm² per ledareYttre diameter (mm)Kopparindex (kg/km)Vikt (kg/km)Enhet

Pris

6/10 (12) kV
38107829
1x35 RM/1625518813
38107830
1x50 RM/1626662944
38107831
1x70 RM/16278541170
38107832
1x95 RM/162910941434
38107833
1x120 RM/163113341675
38107834
1x150 RM/253217232020
38107835
1x185 RM/253420592391
38106510
1X240 RM/253625872945
38107836
1x300 RM/253831633543
38107837
1x400 RM/354142344450
38107838
1x500 RM/354451945455
38107839
1x630 RM/354864426814
12/20 (24) kV
38107840
1x35 RM/1629518963
38107841
1x50 RM/16306621100
38107842
1x70 RM/16328541336
38107843
1x95 RM/163310941609
38107844
1x120 RM/163513341860
1550991
1X150 RM/253617232213
38107845
1x185 RM/253820592595
38107846
1x240 RM/254025873163
38107847
1x300 RM/254231633776
38107848
1x400 RM/354542344682
38107849
1x500 RM/354851945726
38107850
1x630 RM/355264427103
18/30 (36) kV
38107851
1x95 RM/163810941852
38107852
1x150 RM/254117232478
38107853
1x300 RM/254731634087
38107854
1x400 RM/355042345016
Leveranstid 1-3 dagar.
Leveranstid 6-8 dagar.
Längre leveranstid. Kontakta kundservice för att beräkna din leveranstid: Sverige 0155-777 80, Danmark 4395 0000.

Användningsområden

  • Kraftkabel för fast installation i följande applikationer:
  • Inomhus, utomhus, i vatten och i mark
  • På kabelstegar för industri- och distributionsnät
  • Lämplig även för applikationer där vatten i längs- och tvärled inuti kabeln bör undvikas
  • I mark utan krav på extra skydd, enligt HD 620/VDE 0276-620 del 10-C (punkt 4): normalt minsta installationsdjup 0,6 m, under körbanor minst 0,8 m

Produktegenskaper

  • Lämplig för kraftig, mekanisk belastning vid dragning och drift tack vare PE-manteln
  • Strömbelastbarhet enligt HD 620/VDE 0276-620, del 10-C, tabell 7 (i mark vid +20°C omgivningstemperatur enligt HD 620/VDE 0276-620, del 10-C, punkt 5) för dragning i mark och tabell 8 (i luft vid en lufttemperatur på +30°C enligt HD 620/VDE 0276-620, del 10-C, punkt 5) vid användning utomhus, alltid under beaktande av en eventuellt nödvändig korrektion respektive reduktion av strömbelastbarheten enligt VDE 0298-4 och VDE 0298-4 (se även bilaga T12 i katalogen) för installation i och på byggnader

Standarder/Godkännanden

  • HD 620/ VDE 0276-620

Design

  • Ledare i koppar
  • Förkortningen ”rm”: r = rund ledare, m = flertrådig ledare
  • Ledarisolering: Tvärbunden polyetylen (XLPE)
  • Skärm av koppartrådar med en eller två tvärgående ledningsspiraler i koppar
  • I längdled vattentät bandering
  • Metallband med PE-mantel fast förbundet
  • Yttermantel: PE, svart

Klassificering ETIM 5

  • ETIM 5.0 Class-ID: EC001140
  • ETIM 5.0 Class-beskrivning: Mellanspänningskabel

Klassificering ETIM 6

  • ETIM 6.0 Class-ID: EC001140
  • ETIM 6.0 Class-beskrivning: Mellanspänningskabel

Ledaruppbyggnad

  • Flertrådig

Minsta böjningsradie

  • Fast: 15 x kabeldiametern

Märkspänning

  • U0/U: 6/10 (12) kV, 12/20 (24) kV, 18/30 (36) kV

Provspänning

  • Beroende på märkspänningen: 6/10 kV: 15 kV 12/20 kV: 30 kV 18/30 kV: 45 kV

Temperaturområde

  • Vid kabeldragning: -40 °C till +70 °C
  • Fast: -40°C till +90°C

  • Om inget annat anges är visade produktvärden nominella värden. Detaljerade värden (t.ex. toleranser) finns tillgängliga vid förfrågan.
  • Aluminiumbas, utgångspunkt: exklusive aluminium. Se lapp.se/service för definition och beräkning av aluminiumpris.
  • Se våra standardlängder på: www.lappkabel.de/en/cable-standardlengths
  • Icke LAPP-produkt
  • Fotografierna och ritningar/grafik är inte i skala och motsvarar inte detaljerade bilder av respektive produkt.
