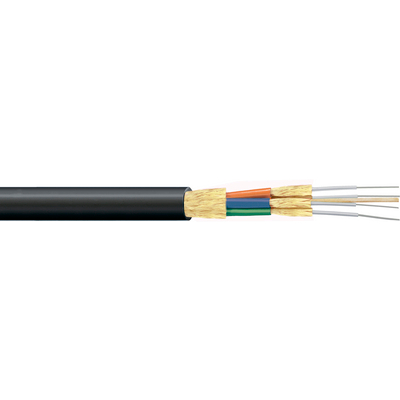

HITRONIC® HRM-FD Kabel

Flexibel uppdelningsbar breakout-kabel designad för användning i släpkedjor

Splitable HITRONIC® HRM-FD Breakout cable for use in power chains; A/J-V(ZN)H(ZN)11Y flex

UV-beständig Släpkedja Optimal dragavlastning Låg vikt Mekanisk resistens Halogenfri Maskin- och anläggningkonstruktion Kompletterande automationskomponenter från Lapp

EtherNetIP

Art nr Benämning Fibertyp Antal fibrer Ytterdiameter (mm) Vikt (kg/km) Enhet Pris
26300402
HITRONIC® HRM-FD800 2G 50/125 OM4 50/125 OM4 2 7,8 50
26300404
HITRONIC® HRM-FD1000 4G 50/125 OM4 50/125 OM4 4 7,8 50
26300408
HITRONIC® HRM-FD1400 8G 50/125 OM4 50/125 OM4 8 10,4 93
26300412
HITRONIC® HRM-FD1800 12G 50/125 OM4 50/125 OM4 12 13 98
26300302
HITRONIC® HRM-FD800 2G 50/125 OM3 50/125 OM3 2 7,8 50
26300304
HITRONIC® HRM-FD1000 4G 50/125 OM3 50/125 OM3 4 7,8 50
26300308
HITRONIC® HRM-FD1400 8G 50/125 OM3 50/125 OM3 8 10,4 93
26300312
HITRONIC® HRM-FD1800 12G 50/125 OM3 50/125 OM3 12 13 98
26300202
HITRONIC® HRM-FD800 2G 50/125 OM2 50/125 OM2 2 7,8 50
26300204
HITRONIC® HRM-FD1000 4G 50/125 OM2 50/125 OM2 4 7,8 50
26300208
HITRONIC® HRM-FD1400 8G 50/125 OM2 50/125 OM2 8 10,4 93
26300212
HITRONIC® HRM-FD1800 12G 50/125 OM2 50/125 OM2 12 13 98
26300102
HITRONIC® HRM-FD800 2G 62.5/125 OM1 62,5/125 OM1 2 7,8 50
26300104
HITRONIC® HRM-FD1000 4G 62.5/125 OM1 62,5/125 OM1 4 7,8 50
26300108
HITRONIC® HRM-FD1400 8G 62.5/125 OM1 62,5/125 OM1 8 10,4 93
26300112
HITRONIC® HRM-FD1800 12G 62.5/125 OM1 62,5/125 OM1 12 13 98
26300902
HITRONIC® HRM-FD800 2E 9/125 OS2 9/125 OS2 2 7,8 50
26300904
HITRONIC® HRM-FD1000 4E 9/125 OS2 9/125 OS2 4 7,8 50
26300908
HITRONIC® HRM-FD1400 8E 9/125 OS2 9/125 OS2 8 10,4 93
26300912
HITRONIC® HRM-FD1800 12E 9/125 OS2 9/125 OS2 12 13 98
Leveranstid 1-3 dagar.
Leveranstid 6-8 dagar.
Längre leveranstid. Kontakta kundservice för att beräkna din leveranstid: Sverige 0155-777 80, Danmark 4395 0000.

Fördelar

  • Designad för användning i släpkedjor
  • Lämplig för fältmontage
  • Enkel att installera tack vare kompakt design, hög flexibilitet, robust mantel och liten böjningsradie
  • Inga elektromagnetiska störningar eftersom kabeln inte innehåller någon metall (totalt dielektrisk)

Användningsområden

  • För högflexibla industriella applikationer
  • Som en länk mellan rörliga delar
  • I vertikala installationer
  • Industriella miljöer
  • För användning inom- och utomhus

Produktegenskaper

  • Baserad på militär norm MIL-C-85045
  • För användning i släpkedjor och rörliga maskindelar i torra och fuktiga utrymmen
  • Brandtålig och halogenfri yttermantel
  • Mekaniskt robust

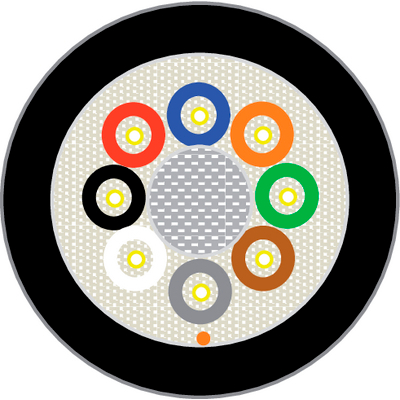

Design

  • 2,0 mm Tight Buffer sub-kabel med LSZH-mantel
  • Aramidgarn som dragavlastning
  • Centralt element
  • PUR yttermantel
  • Färg: svart (RAL 9005)

Klassificering ETIM 5

  • ETIM 5.0 Klass-ID: EC000034
  • ETIM 5.0 klassificering: Fiberoptisk kabel

Klassificering ETIM 6

  • ETIM 6.0 Class-ID: EC000034
  • ETIM 6.0 Class-beskrivning: Optokabel

Dimensioner

  • Enkelkabel: 2,0 mm
  • Kabel: se tabell

Ledaridentifikation

  • Detaljer se datablad

Fibertyp

  • GOF - glasfiber

Standardbeteckning

  • A/J-V(ZN)H(ZN)11Y

Optiska värden

  • Se datablad

Optisk fibertyp

  • Kärnmaterial: glas
  • Cladding: glas

Tillåten böjningsradie

  • Statisk: ≥ 15 x kabeldiametern
  • Dynamisk: ≥ 20 x kabeldiametern

Temperaturområde

  • Fast: -40°C till +70°C
  • Flexibel: -20°C till +60°C

  • Om inget annat anges är visade produktvärden nominella värden. Detaljerade värden (t.ex. toleranser) finns tillgängliga vid förfrågan.
  • Kablarna levereras även som föravslutade fiberoptiska stamledningar.
  • Fotografierna och ritningar/grafik är inte i skala och motsvarar inte detaljerade bilder av respektive produkt.
