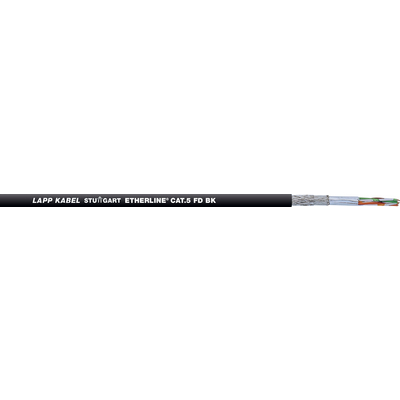

ETHERLINE® Cat.5 FD BK

Ethernet-kabel, kategori 5e, klass D för evenemangsteknik - testad upp till 100 MHz

Industrial Ethernet ledning Cat.5e för högflexibel användning

  • För högflexibla industriella applikationer
  • Cat.5e-Prestanda
  • Endast för patchkabelapplikationer (maximalt 60 m)

Kompletterande automatiseringskomponenter från Lapp Maskin- och anläggningkonstruktion Lämplig för användning utomhus Halogenfri Mekanisk resistens Släpkedja Robust Störningssignaler UV-beständig

cRUus EtherNetIP

Art nr Benämning Antal par och AWG per ledare Yttre diameter mm Max. ledardiameter i mm Kopparindex (kg/km) Vikt (kg/km) Enhet Pris
CE217489
ETHERLINE® FD P BK Cat.5 4x2xAWG26/19 6.3 1 27 54
Leveranstid 1-3 dagar.
Leveranstid 6-8 dagar.
Längre leveranstid. Kontakta kundservice för att beräkna din leveranstid: Sverige 0155-777 80, Danmark 4395 0000.

Fördelar

  • Ytterligare applikationsmöjligheter tack vare lämplighet för användning utomhus, UV-beständig
  • God flexibilitet - enkel installation i trånga utrymmen
  • Skärmad mot störningar
  • Enkel att rulla ihop för mobil användning

Användningsområden

  • IEEE 802.3: 10/100/1000Base-T
    IEEE 802.5: ISDN; FDDI; ATM
  • Lämplig för överföring av ljudsignaler (ETHERSOUND), ljusstyrningssignaler (DMX över Ethernet) eller för datornätverk
  • Endast för patchkabelapplikationer (maximalt 60 m)
  • Lämplig för EtherCAT och EtherNet/IP-applikationer
  • 4-par: 10/100/1000 Mbit/s för industriellt Ethernet

Produktegenskaper

  • speciellt utvecklat för vägmiljöer
  • Lämplig för användning utomhus, UV-beständig
  • Yttermantel av PUR har hög resistens mot mineraloljor och mot nötning
  • Högkvalitativ avskärmning för områden med hög elektromagnetisk störning

Standarder/Godkännanden

  • UL AWM Style 21576
  • Brandspridningsklassad enligt IEC 60332-1-2
  • Halogenfri enligt IEC 60754-1
    (mängd halogen syra i gasform)
    Förbränningsgasernas korrosivitet enligt IEC 60754-2 (grad av syra)

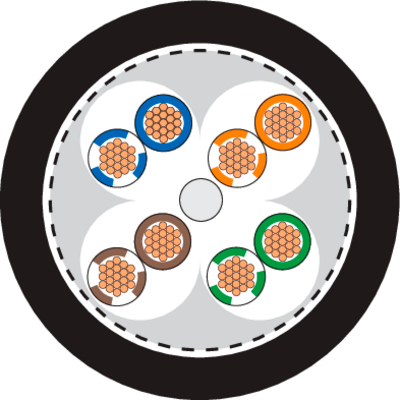

Design

  • Ledare av flertrådig blank koppartråd, 26 AWG (19 x 0.10), (0.14 mm²)
  • Isolering: skummad, maximalt 1.0 mm diameter på ledaren
  • Ledare tvinnade till par. 4 par därefter tvinnade tillsammans
  • Innermantel: termoplastisk elastomer, halogenfri
  • Förtent kopparfläta
  • Yttermantel: halogenfri PUR, svart

Klassificering ETIM 5

  • ETIM 5.0 Class-ID: EC000830
  • ETIM 5.0 klass-beskrivning: Datakablar

Klassificering ETIM 6

  • ETIM 6.0 Class-ID: EC000830
  • ETIM 6.0 Class-beskrivning: Datakabel

Högsta spänning (peak)

  • (ej för starkström) 125 V

Minsta böjningsradie

  • Flexing: 15 x outer diameter
  • Fast: 10 x kabeldiametern

Provspänning

  • Ledare/Ledare: 1 000 V
  • Ledare/Skärm: 500 V

Impedans

  • Nominellt 100 Ω enligt IEC 61156-5

Temperaturområde

  • kabel med yttermantel av PUR
    Fast: VDE -30°C till +80°C; UL/CSA -30°C till +80°C
    flexibel: VDE -5°C till +50°C; UL/CSA -5°C till +80°C

  • Om inget annat anges är visade produktvärden nominella värden. Detaljerade värden (t.ex. toleranser) finns tillgängliga vid förfrågan.
  • Standardlängder: (100, 500, 1 000) m
  • Förpackningsstorlek: spole ≤ 30 kg eller ≤ 250 m, annars trumma
  • Ange önskad förpackningstyp (t.ex. 1 x 500 trumma eller 5 x 100 m spolar).
  • Fotografierna och ritningar/grafik är inte i skala och motsvarar inte detaljerade bilder av respektive produkt.
