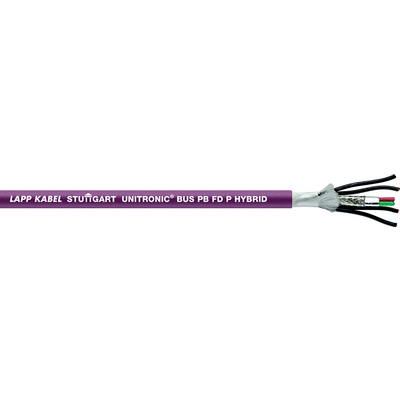

UNITRONIC® BUS PB FD P HYBRID

Busskabel för PROFIBUS-DP, -FMS och FIP. HYBRID: Dataöverf. + nätaggregat. Flamhämmande, oljeresistent och halogenfri. Temp. omr. från -40 °C till +70 °C

Kompletterande automatiseringskomponenter från Lapp Maskin- och anläggningkonstruktion Halogenfri Oljeresistent Släpkedja

PROFIBUS

Art nr Benämning Antal par och diameter per ledare (mm) Yttre diameter [mm] Kopparindex (kg/km) Vikt (kg/km) Enhet Pris
UNITRONIC® BUS PB FD P HYBRID
2170495
UNITRONIC® BUS PB FD P HYBRID 1 x 2 x 0.64 Ø + 4 x 1.5 mm² 11,3 89 148
Leveranstid 1-3 dagar.
Leveranstid 6-8 dagar.
Längre leveranstid. Kontakta kundservice för att beräkna din leveranstid: Sverige 0155-777 80, Danmark 4395 0000.

Fördelar

  • För användning där en kombination av halogenfri yttermantel med liknande egenskaper som PUR samt ökad brandpspridningsklass krävs
  • För mycket flexibel användning (släpkedjor, frekvent rörliga maskindelar)
  • Kabeln kan användas till PROFIBUS-DP såväl som till PROFIBUS-FMS och FIP

Användningsområden

  • PROFIBUS (enligt DIN 19245 och EN 50170, t.ex. för SIEMENS SIMATIC® NET, passar även till FIP - Factory Instrumentation Protocol).

Produktegenskaper

  • HYBRID: kabel för dataöverföring och strömförsörjning
  • Brandspridningsklass enligt IEC 60332-1-2

Design

  • Ledare av fintrådig blank koppartråd
  • 1x2x0,64: röd, grön 4x1,5 (AWG16): svart med vita siffror
  • Ledarisolering: PE
  • Förtent kopparfläta
  • Yttermantel: PUR, violett (RAL 4001)

Klassificering ETIM 5

  • ETIM 5.0 Class-ID: EC000830
  • ETIM 5.0 klass-beskrivning: Datakablar

Klassificering ETIM 6

  • ETIM 6.0 Class-ID: EC000830
  • ETIM 6.0 Class-beskrivning: Datakabel

Driftkapacitans

  • (800 Hz): max 30 nF/km

Högsta spänning (peak)

  • (ej för starkström) 100 V

Minsta böjningsradie

  • Flexibel: 15 x kabeldiametern

Provspänning

  • Ledare/Ledare: 600 V
  • Ledare/Skärm: 600 V

Impedans

  • 150 ± 15 Ohm

Temperaturområde

  • Flexibel: -30℃ till +60℃
  • Fast: -40°C till +70°C

  • Om inget annat anges är visade produktvärden nominella värden. Detaljerade värden (t.ex. toleranser) finns tillgängliga vid förfrågan.
  • Se våra standardlängder på: www.lappkabel.de/en/cable-standardlengths
  • Förpackningsstorlek: spole ≤ 30 kg eller ≤ 250 m, annars trumma
  • Ange önskad förpackningstyp (t.ex. 1 x 500 trumma eller 5 x 100 m spolar).
  • SIMATIC® är ett registrerat varumärke som tillhör Siemens AG. FIP är ett registrerat varumärke som tillhör World FIP
  • Lapp Kabel är medlem i PROFIBUS User Organisation (PNO)
  • Fotografierna och ritningar/grafik är inte i skala och motsvarar inte detaljerade bilder av respektive produkt.
