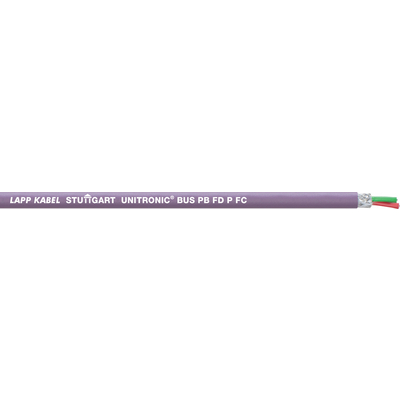

UNITRONIC® BUS PB FD P FC

Halogenfri, mycket flexibel PROFIBUS-ledning - med Fast Connect kabelkonstruktion, UL/CSA-certifierad

Busskabel för PROFIBUS-DP, -FMS och FIP. Snabbkoppling, flamhämmande, oljeresistent. Temperaturområde från -40 °C till +80 °C

Oljeresistent Släpkedja

UL PROFIBUS

Art nr E-nummer Benämning Antal par och diameter per ledare (mm) Yttre diameter [mm] Kopparindex (kg/km) Vikt (kg/km) Enhet Pris
Högflexibel applikation
2170322
4956650 UNITRONIC® BUS PB FD P FC 1 x 2 x 0.64 8 26 79
Leveranstid 1-3 dagar.
Leveranstid 6-8 dagar.
Längre leveranstid. Kontakta kundservice för att beräkna din leveranstid: Sverige 0155-777 80, Danmark 4395 0000.

Fördelar

  • Fast Connect-kabeldesign (FC)
  • Kabeln kan användas till PROFIBUS-DP såväl som till PROFIBUS-FMS och FIP

Användningsområden

  • PROFIBUS (enligt DIN 19245 och EN 50170, t.ex. för SIEMENS SIMATIC® NET, passar även till FIP - Factory Instrumentation Protocol).
  • För mycket flexibel användning (släpkedjor, frekvent rörliga maskindelar)

Produktegenskaper

  • Brandspridningsklass enligt IEC 60332-1-2
  • Oljeresistent
  • Baserad på angivna överföringshastigheter, enligt PNO-specifikationer gäller följande maximala kabellängder för ett bussegment
    (kabeltyp A, PROFIBUS-DP):
    93,75 kbit/s = 1 200 m
    187,5 kbit/s = 1 000 m
    500 kbit/s = 400 m
    1,5 Mbit/s = 200 m
    12,0 Mbit/s = 100 m

Standarder/Godkännanden

  • Certifikat: UL/CSA typ CMX enligt UL 444 och CSA C22.2 nr. 214

Design

  • Flertrådig blank koppartråd
  • Ledarisolering: Foam Skin (O2YS)
  • Gemensam skärm av kopparfläta och plastlaminerad aluminiumfolie
  • Fast Connect innermantel: PVC, natur
  • Yttermantel: PUR, violett (RAL 4001)

Klassificering ETIM 5

  • ETIM 5.0 Class-ID: EC000830
  • ETIM 5.0 klass-beskrivning: Datakablar

Klassificering ETIM 6

  • ETIM 6.0 Class-ID: EC000830
  • ETIM 6.0 Class-beskrivning: Datakabel

Driftkapacitans

  • (800 Hz): max 30 nF/km

Högsta spänning (peak)

  • (ej för starkström) 250 V

Minsta böjningsradie

  • Flexibel: 15 x kabeldiametern

Provspänning

  • 3 600 V DC (3 sek.)

Impedans

  • 150 ± 15 Ohm

Temperaturområde

  • Flexibel: -30°C till +70°C
  • Fast: -40°C till +80°C

  • Om inget annat anges är visade produktvärden nominella värden. Detaljerade värden (t.ex. toleranser) finns tillgängliga vid förfrågan.
  • Se våra standardlängder på: www.lappkabel.de/en/cable-standardlengths
  • Förpackningsstorlek: spole ≤ 30 kg eller ≤ 250 m, annars trumma
  • Ange önskad förpackningstyp (t.ex. 1 x 500 trumma eller 5 x 100 m spolar).
  • SIMATIC® är ett registrerat varumärke som tillhör Siemens AG. FIP är ett registrerat varumärke som tillhör World FIP
  • Lapp Kabel är medlem i PROFIBUS User Organisation (PNO)
  • Fotografierna och ritningar/grafik är inte i skala och motsvarar inte detaljerade bilder av respektive produkt.
